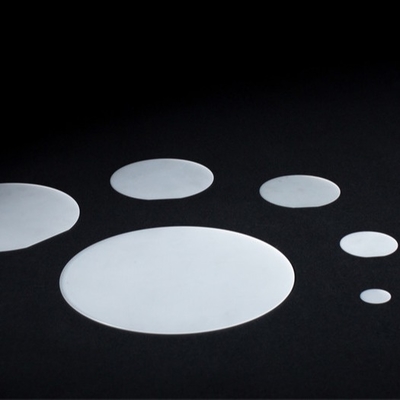

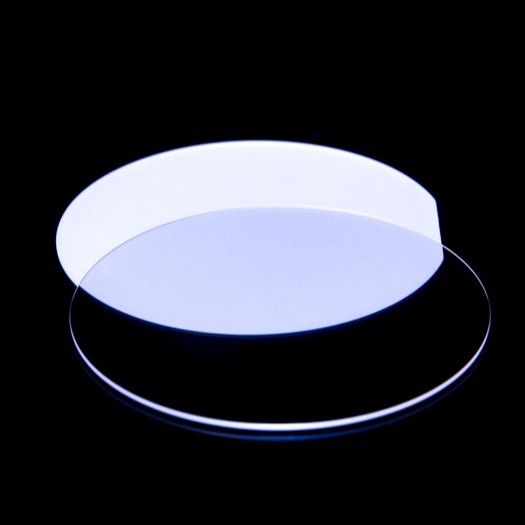

উচ্চ স্থায়িত্ব স্যাফায়ার ক্রিস্টাল অপটিক্স

ট্রান্সমিশন রেঞ্জ

0.17 থেকে 5.5 মাইক্রন

প্রতিসরাঙ্ক

1.75449 (o) 1.74663 (e) 1.06 মাইক্রনে

প্রতিফলন ক্ষতি

ও-রশ্মির জন্য 1.06 মাইক্রন (2 পৃষ্ঠতল) এ - 11.7%;ই-রশ্মির জন্য - 14.2%

শোষণের সূচক

0.3 x 10-3 সেমি-1 2.4 মাইক্রনে

dN/dT

13.7 x 10-6 5.4 মাইক্রনে

dn/dm = 0

1.5 মাইক্রন

ঘনত্ব

3.97 গ্রাম/সেমি³

গলনাঙ্ক

2040 ডিগ্রি সে

তাপ পরিবাহিতা

27.21 W/(mx K) 300 K এ

তাপ বিস্তার

5.6 x 10^-6/K (সমান্তরাল সি-অক্ষ) এবং 5.0 (লম্ব সি-অক্ষ) x 10^-6/কে

কঠোরতা

নূপ 2000 কেজি/মিমি²2000g ইন্ডেন্টার সহ

নির্দিষ্ট তাপ ক্ষমতা

419 J/(kg x K)

ডাইইলেকট্রিক ধ্রুবক

11.5 (সমান্তরাল C-অক্ষ) 9.4 (লম্ব C-অক্ষ) 1MHz এ

ইয়াং'স মডুলাস (ই)

335 জিপিএ

শিয়ার মডুলাস (G)

148.1 জিপিএ

বাল্ক মডুলাস (কে)

240 জিপিএ

ইলাস্টিক সহগ

গ₁₁= 496 গ₁₂=164 গ₁₃=115
গ₃₃= 498 সে₄₄=148

আপাত ইলাস্টিক সীমা

275 MPa (40,000 psi)

পয়সন অনুপাত

0.25

ওরিয়েন্টেশন

আর-প্লেন, সি-প্লেন, এ-প্লেন, এম-প্লেন বা একটি নির্দিষ্ট ওরিয়েন্টেশন

ওরিয়েন্টেশন সহনশীলতা

± 0.3°

ব্যাস

2 ইঞ্চি, 3 ইঞ্চি, 4 ইঞ্চি, 6 ইঞ্চি, 8 ইঞ্চি বা অন্যান্য

ব্যাস সহনশীলতা

2 ইঞ্চির জন্য 0.1 মিমি, 3 ইঞ্চির জন্য 0.2 মিমি, 4 ইঞ্চির জন্য 0.3 মিমি, 6 ইঞ্চির জন্য 0.5 মিমি

পুরুত্ব

0.25 মিমি, 0.33 মিমি, 0.43 মিমি, 0.65 মিমি, 1 মিমি বা অন্যান্য;

পুরুত্ব সহনশীলতা

25μm

প্রাথমিক সমতল দৈর্ঘ্য

2 ইঞ্চির জন্য 16.0±1.0mm, 3 ইঞ্চির জন্য 22.0±1.0mm, 4 ইঞ্চির জন্য 30.0±1.5mm, 6 ইঞ্চির জন্য 47.5/50.0±2.0mm

প্রাথমিক ফ্ল্যাট ওরিয়েন্টেশন

এ-প্লেন (1 1-2 0 ) ± 0.2°;সি-প্লেন (0 0-0 1 ) ± 0.2°, প্রক্ষিপ্ত সি-অক্ষ 45 +/- 2°

টিটিভি

2 ইঞ্চির জন্য ≤10µm, 3 ইঞ্চির জন্য ≤15µm, 4 ইঞ্চির জন্য ≤20µm, 6 ইঞ্চির জন্য ≤25µm

ধনুক

2 ইঞ্চির জন্য ≤10µm, 3 ইঞ্চির জন্য ≤15µm, 4 ইঞ্চির জন্য ≤20µm, 6 ইঞ্চির জন্য ≤25µm

সামনের সারফেস

এপি-পলিশ (সি-প্লেনের জন্য Ra< 0.3nm, অন্যান্য অভিযোজনের জন্য 0.5nm)

ব্যাক সারফেস

ফাইন গ্রাউন্ড (Ra=0.6μm~1.4μm) বা এপি-পালিশ

প্যাকেজিং

একটি ক্লাস 100 পরিষ্কার রুম পরিবেশে প্যাকেজ
