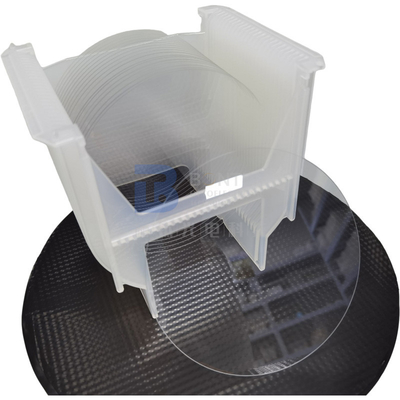

4'' 6'' 8'' একক ক্রিস্টাল ওয়েফার সেমিকন্ডাক্টর ক্রিস্টাল SAW / অপটিক্যাল গ্রেড
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | BonTek |
| সাক্ষ্যদান: | ISO:9001 |
| মডেল নম্বার: | একক ক্রিস্টাল কোয়ার্টজ |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 5 টি টুকরা |
|---|---|
| মূল্য: | Negotiable |
| প্যাকেজিং বিবরণ: | ক্যাসেট / জার, PE ফেনা সঙ্গে একটি শক্ত কাগজ রাখা. |
| ডেলিভারি সময়: | 1-4 সপ্তাহ |
| পরিশোধের শর্ত: | টি/টি, ওয়েস্টার্ন ইউনিয়ন |
| যোগানের ক্ষমতা: | 100000 টুকরা/মাস |
|
বিস্তারিত তথ্য |
|||
| উপাদান: | একক ক্রিস্টাল কোয়ার্টজ | আকার: | 2'', 3'', 4'', 6'', 8'' বা প্রয়োজন অনুসারে |
|---|---|---|---|
| কাটা কোণ: | X, Y, Z, AT, BT, ST, BT, SC, ইত্যাদি | বেধ: | 0.08 মিমি - 10 মিমি |
| পৃষ্ঠতল: | ডাবল সাইড পলিশ, সিঙ্গেল সাইড পলিশ, ল্যাপ, ইচ | আবেদন: | ফ্রিকোয়েন্সি নিয়ন্ত্রণ / ফ্রিকোয়েন্সি নির্বাচন / QMEMS |
| বীজ: | বীজহীন/বীজহীন | শ্রেণী: | SAW/ অপটিক্যাল |
| লক্ষণীয় করা: | 8'' একক ক্রিস্টাল ওয়েফার,4'' সেমিকন্ডাক্টর ক্রিস্টাল,6'' একক ক্রিস্টাল ওয়েফার |
||
পণ্যের বর্ণনা
4'' 6'' 8'' একক ক্রিস্টাল ওয়েফার সেমিকন্ডাক্টর ক্রিস্টাল SAW / অপটিক্যাল গ্রেড
একক ক্রিস্টাল কোয়ার্টজওয়েফার/ব্রাঙ্কগুলি সিন্থেটিক কোয়ার্টজ ক্রিস্টাল দিয়ে তৈরি।এটির ভাল পাইজোইলেক্ট্রিক প্রভাব রয়েছে এবং এটি টাইমিং ফ্রিকোয়েন্সি নিয়ন্ত্রণ, ফ্রিকোয়েন্সি নির্বাচন এবং QMEMS-এ ব্যাপকভাবে ব্যবহৃত হয়।অন্যান্য অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে VCXO, TCXO, OCXO ইত্যাদি।
উপাদান বৈশিষ্ট্য
|
উপাদান |
পাইজো / অপটিক্যাল গ্রেড |
|
Q-মান |
ন্যূনতম 1.8x10^6, 2.4x10^6 থেকে 3.0x10^6 IEC মান |
|
ইসিডি |
সর্বোচ্চ 2 /c㎡, 10/c㎡, সর্বোচ্চ 30/c㎡, সর্বোচ্চ 100/c㎡, সর্বোচ্চ 300/c㎡; সুইপ্ট কোয়ার্টজ |
|
অন্তর্ভুক্তি ঘনত্ব |
IA, Ib, I, II, III গ্রেড |
|
সুইপ্ট |
বিশুদ্ধ Z এবং Y বার উভয়ই উপলব্ধ, সুইপ্ট কোয়ার্টজ সহ বা ছাড়া |
প্রক্রিয়াকরণ ক্ষমতা - ফাঁকা
| কাট টাইপ (অভিযোজন) | X, Y, Z, AT, BT, CT, ET, DT, GT, NT, FC, SC, IT, AC, BC, ST, TS MT, NT RT, LC…, ইত্যাদি |
| কোণ সহনশীলতা (±) | থিটা কোণ: ±5″, ±10″, ±15″, ±30″, ±1′, ±2′, …, ইত্যাদি। |
| ফি অ্যাঙ্গেল: ±5′, ±10′, ±15′, ±30′, …, ইত্যাদি। | |
| আকার | বৃত্তাকার (3.0mm～8")/ বর্গক্ষেত্র (1.6x1.6mm～48x48mm বা বড়)/ SMD (1.2x2.4mm উপরে) |
| আকার সহনশীলতা (±) | ±0.01mm,+/-0.005mm, +/-0.0005mm, আকার অনুযায়ী |
| ফ্রিকোয়েন্সি/বেধ | AT-Cut ফান্ডামেন্টালের জন্য 1 Mhz পর্যন্ত 54Mhz পর্যন্ত;Etching দ্বারা 70Mhz পর্যন্ত |
| সমান | অনুরোধ অনুযায়ী: ফ্ল্যাটটি ±10 ডিগ্রির মধ্যে X অক্ষের লম্ব হতে হবে |
| পৃষ্ঠ সমাপ্তি | #1000(9u);#2000(7u);#3000(5u);#4000(3u) (Sic);পালিশ (সেরিয়াম অক্সাইড) এবং খোদাই করা Std |
| ওভারটোন | মৌলিক;তৃতীয় ওভারটোন (৩য়);পঞ্চম ওভারটোন (৫ম) |
| কনট্যুরিং (ডায়পট্রিক) | প্ল্যানো-উত্তল: 0.5 ডায়োপট্রিক～10 ডায়োপট্রিক দ্বি-উত্তল: 10 ডায়োপট্রিক～15 ডায়োপট্রিক |
প্রক্রিয়াকরণ ক্ষমতা - ওয়েফার
| ব্যাস | 3”(76.2 মিমি) | 4"(100 মিমি) | 6"(150 মিমি) | 8"(200 মিমি) |
| পুরুত্ব | 0.08 মিমি মিন-আপ | 0.10 মিমি মিন-আপ | 0.20 মিমি মিন আপ | 0.35 মিমি মিনিট- |
| প্রাথমিক ফ্ল্যাট | 22 মিমি | 32 মিমি | 42.5 মিমি | 57.5 মিমি বা খাঁজ |
| পৃষ্ঠতল | LTV (5mmx5mm) | <1.5µm | টিটিভি | <1.5~3 µm |
| নম | -30<ধনুক<30 | ওয়ার্প | <40µm | |
| সারফেস টাইপ | এসএসপি/ডিএসপি | প্রান্তের মানদণ্ড | R=0.2 মিমি বা বুলনোজ | |
| পালিশ পাশ রা | <0.5nm বা প্রতি অনুরোধ | পিছনের দিকের মানদণ্ড | 0.2-0.5µm বা কাস্টমাইজড হিসাবে |
গ্রহণযোগ্যতা চেক
1. পণ্য ভঙ্গুর হয়.আমরা পর্যাপ্তভাবে এটি প্যাক করেছি এবং এটি ভঙ্গুর লেবেল করেছি।আমরা পরিবহন মান নিশ্চিত করতে চমৎকার দেশীয় এবং আন্তর্জাতিক এক্সপ্রেস কোম্পানির মাধ্যমে সরবরাহ করি।
2. পণ্য প্রাপ্তির পরে, দয়া করে যত্ন সহকারে পরিচালনা করুন এবং বাইরের শক্ত কাগজটি ভাল অবস্থায় আছে কিনা তা পরীক্ষা করুন।সাবধানে বাইরের শক্ত কাগজ খুলুন এবং প্যাকিং বাক্সগুলি প্রান্তিককরণে আছে কিনা তা পরীক্ষা করুন।আপনি তাদের বাইরে নিয়ে যাওয়ার আগে একটি ছবি তুলুন।
3. পণ্যগুলি প্রয়োগ করার সময় দয়া করে একটি পরিষ্কার ঘরে ভ্যাকুয়াম প্যাকেজটি খুলুন।
4. কুরিয়ারের সময় পণ্যগুলি ক্ষতিগ্রস্ত হলে, অনুগ্রহ করে একটি ছবি তুলুন বা অবিলম্বে একটি ভিডিও রেকর্ড করুন।প্যাকেজিং বাক্স থেকে ক্ষতিগ্রস্ত পণ্যগুলিকে বের করবেন না!অবিলম্বে আমাদের সাথে যোগাযোগ করুন এবং আমরা সমস্যাটি ভালভাবে সমাধান করব।
