কোয়ার্টজ একক ক্রিস্টাল বাল্কওয়েভ TCXO OCXO-এর বিটিং হার্ট হিসাবে খালি
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | BonTek |
| সাক্ষ্যদান: | ISO:14001 |
| মডেল নম্বার: | একক ক্রিস্টাল কোয়ার্টজ |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 50 পিসি |
|---|---|
| মূল্য: | আলোচনাযোগ্য |
| প্যাকেজিং বিবরণ: | ফিল্ম প্যাকেজ, ভ্যাকুয়াম সিল |
| ডেলিভারি সময়: | 1-4 সপ্তাহ |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | 200000 পিসি / মাস |
|
বিস্তারিত তথ্য |
|||
| উপাদান: | কোয়ার্টজ একক ক্রিস্টাল | ফ্রিকোয়েন্সি: | এচিং দ্বারা 1~70MHz |
|---|---|---|---|
| কাট টাইপ: | AT-কাট, SC-কাট, ইত্যাদি | θ সহনশীলতা: | ±5″, ±10″, ±15″, ±30″, ±1′, ±2′, …, ইত্যাদি। |
| Φ সহনশীলতা: | ±5′, ±10′, ±15′,±30′, ইত্যাদি। | ওভারটোন: | Fundamental; মৌলিক; Third (3rd); তৃতীয় (৩য়); Fifth (5th) পঞ্ |
| পৃষ্ঠ সমাপ্তি: | #1000(9u); #1000(9u); #2000(7u); #2000(7u); #3000(5u); #3000(5 | কনট্যুরিং (ডায়পট্রিক): | প্ল্যানো-উত্তল: 0.5 ডায়োপট্রিক～10 ডায়োপট্রিক দ্বি-উত্তল: 10 ডায়োপট্রিক～15 ডায়োপট্রিক |
| বিশেষভাবে তুলে ধরা: | কোয়ার্টজ একক ক্রিস্টাল,একক অপটিক্যাল ক্রিস্টাল,একক ক্রিস্টাল বাল্কওয়েভ খালি |
||
পণ্যের বর্ণনা
TCXO OCXO-এর স্পন্দিত হৃদয় হিসাবে কোয়ার্টজ একক ক্রিস্টাল বাল্কওয়েভ খালি

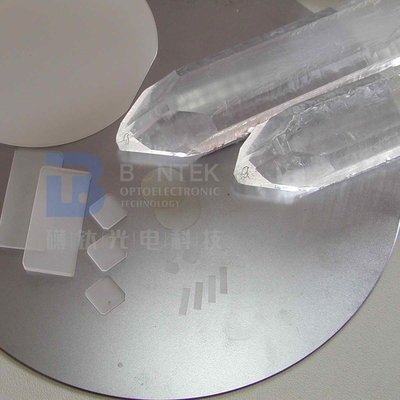

কোয়ার্টজ একক ক্রিস্টাল বাল্কওয়েভ ফাঁকাফ্রিকোয়েন্সি নিয়ন্ত্রণ এবং ফিল্টার অ্যাপ্লিকেশনের জন্য ব্যবহৃত হয়।এটি অসিলেটরে পরিণত হয়েছে যা আজকের অনেক অত্যাধুনিক ইলেকট্রনিক সার্কিটের জন্য স্পন্দিত হৃদয় হয়ে উঠেছে।একক ক্রিস্টাল কোয়ার্টজের বাল্কওয়েভ খুবই স্থিতিশীল, এবং বেশিরভাগ ইলেকট্রনিক ডিভাইস ইলেকট্রনিক পালস নিয়ন্ত্রণ ও নিয়ন্ত্রণ করতে এটির উপর নির্ভর করছে, তা মোবাইল ফোন বা স্পেস প্রোবই হোক না কেন।BonTek-এর উচ্চ মানের বিশাল ক্রিস্টাল কোয়ার্টজ খণ্ডগুলিতে অ্যাক্সেস রয়েছে, চূড়ান্ত পরিদর্শনের সাথে মিলিত, আপনার জন্য সর্বোত্তম পণ্য সরবরাহ করে তা গোলাকার, বর্গাকার, SMD, স্ট্রিপ, প্ল্যানো-প্লানো, কনট্যুরড, ল্যাপড বা পালিশ করা হোক না কেন।
| উপাদান | একক ক্রিস্টাল কোয়ার্টজ খালি (Piezo / অপটিক্যাল গ্রেড) |
| ক্রিস্টাল খণ্ড | বিশুদ্ধ জেড বার, বিশুদ্ধ ওয়াই বার, সুইপ্ট কোয়ার্টজ |
| Q-মান | ন্যূনতম 1.8×10^6, 2.4×10^6, 3.0×10^6 (IEC মান) |
| Etch চ্যানেল ঘনত্ব (ECD) |
2/সেমি2,10/সেমি2,30/ সেমি2,100/ সেমি2,300/সেমি2আমি সুইপ্ট কোয়ার্টজ (আইইসি মান) |
| অন্তর্ভুক্তি ঘনত্ব | IA,Ib,I, II,III গ্রেড (IEC মান) |
| কাট টাইপ | AT, BT, CT, ET, DT, GT, NT, FC,এসসি, IT, AC, BC, ST, TS, MT, NT RT, LC, ইত্যাদি |
| কোণ সহনশীলতা (±) | থিটা অ্যাঙ্গেল: ±5″, ±10″, ±15″, ±30″, ±1′, ±2′, ইত্যাদি। |
| ফি অ্যাঙ্গেল: ±5′, ±10′, ±15′, ±30′, ইত্যাদি। | |
| বৃত্তাকার খালি জন্য আকার | 3.0 মিমি থেকে 50.80 মিমি (ফ্ল্যাট সহ) / 2”, 3”, 4”, 5”, 6” এবং 8'' (ওয়েফার) |
| বর্গাকার খালি জন্য মাপ | 1.6 × 1.6 মিমি ～ 41 × 48 মিমি বা আরও বড় আকার |
| SMD খালি জন্য আকার | গ্রাহক বিকল্পে 1.2x2.4 মিমি উপরে |
| আকার সহনশীলতা (±) | ±0.01 মিমি, ±0.005 মিমি, ±0.0005 মিমি, |
| ফ্রিকোয়েন্সি/বেধ | AT-Cut ফান্ডামেন্টালের জন্য 1 MHz পর্যন্ত 54Mhz পর্যন্ত;Etching দ্বারা 70Mhz পর্যন্ত |
| সমান | প্রতি অনুরোধ (±10 ডিগ্রির মধ্যে X অক্ষের সমতল লম্ব) |
| পৃষ্ঠ সমাপ্তি | #1000(9u);#2000(7u);#3000(5u);#4000(3u) (SiC);পালিশ(সেরিয়াম অক্সাইড)এবং খোদাই করা Std |
| ওভারটোন | মৌলিক, তৃতীয় ওভারটোন (৩য়), পঞ্চম ওভারটোন (৫ম) |
| কনট্যুরিং (°ডিওপট্রিক) |
প্ল্যানো-উত্তল:0.5° ডায়োপট্রিক～10° ডায়োপট্রিক দ্বি-উত্তল:10° dioptric～15° dioptric |
| উপাদান | একক ক্রিস্টাল কোয়ার্টজ খালি (Piezo / অপটিক্যাল গ্রেড) |
| ক্রিস্টাল খণ্ড | বিশুদ্ধ জেড বার, বিশুদ্ধ ওয়াই বার, সুইপ্ট কোয়ার্টজ |
| Q-মান | ন্যূনতম 1.8×10^6, 2.4×10^6, 3.0×10^6 (IEC মান) |
|
ইচ চ্যানেলের ঘনত্ব (ECD) |
2/cm2,10/ cm2,30/ cm2,100/ cm2,300/cm2； সুইপ্ট কোয়ার্টজ (আইইসি মান) |
| অন্তর্ভুক্তি ঘনত্ব | IA,Ib,I, II,III গ্রেড (IEC মান) |
| কাট টাইপ | AT, BT, CT, ET, DT, GT, NT, FC, SC, IT, AC, BC, ST, TS, MT, NT RT, LC, ইত্যাদি |
| কোণ সহনশীলতা (±) | থিটা অ্যাঙ্গেল: ±5″, ±10″, ±15″, ±30″, ±1′, ±2′, ইত্যাদি। |
| ফি অ্যাঙ্গেল: ±5′, ±10′, ±15′, ±30′, ইত্যাদি। | |
| বৃত্তাকার খালি জন্য আকার | 3.0 মিমি থেকে 50.80 মিমি (ফ্ল্যাট সহ) / 2”, 3”, 4”, 5”, 6” এবং 8'' (ওয়েফার) |
| বর্গাকার খালি জন্য আকার | 1.6 × 1.6 মিমি ～ 41 × 48 মিমি বা আরও বড় আকার |
| SMD খালি জন্য আকার | গ্রাহক বিকল্পে 1.2x2.4 মিমি উপরে |
| আকার সহনশীলতা (±) | ±0.01 মিমি, ±0.005 মিমি, ±0.0005 মিমি, |
| ফ্রিকোয়েন্সি/বেধ | AT-Cut ফান্ডামেন্টালের জন্য 1 MHz পর্যন্ত 54Mhz পর্যন্ত;Etching দ্বারা 70Mhz পর্যন্ত |
| সমান | প্রতি অনুরোধ (±10 ডিগ্রির মধ্যে X অক্ষের সমতল লম্ব) |
| পৃষ্ঠ সমাপ্তি | #1000(9u);#2000(7u);#3000(5u);#4000(3u) (SiC);পালিশ (সেরিয়াম অক্সাইড) এবং খোদাই করা Std |
| ওভারটোন | মৌলিক, তৃতীয় ওভারটোন (৩য়), পঞ্চম ওভারটোন (৫ম) |
| কনট্যুরিং (°ডিওপট্রিক) |
প্ল্যানো-উত্তল: 0.5° ডায়োপট্রিক～10° ডায়োপট্রিক～ দ্বি-উত্তল: 10° dioptric～15° dioptric |
FAQs:
- প্রশ্নঃ আপনি প্রধানত কাজ কি পণ্য?
ক:আমরা নিজেদেরকে পাইজো ওয়েফার বিশেষজ্ঞ হিসাবে দেখি।আমরা প্রায় 30 বছর আগে চীনে একক ক্রিস্টাল কোয়ার্টজের সাথে প্রথম কাজ করেছি।তারপর ধীরে ধীরে আমরা LiNbO3, LiTaO3, কোয়ার্টজ গ্লাস, LGS, CTGS ইত্যাদি ক্ষেত্রে পা রাখি। বিশেষ করে, আপনি যদি পাইজো কোয়ার্টজ সরবরাহকারী খুঁজছেন, তাহলে আমরাই চূড়ান্ত পছন্দ!আমরা প্রতি বছর লক্ষ লক্ষ কোয়ার্টজ খালি আউটসোর্স করি কারণ আমরা উচ্চতর কোণ নির্ভুলতার সাথে AT, SC এবং IT কাটগুলি আয়ত্ত করি।
- প্রশ্ন: আপনি পণ্য কাস্টমাইজেশন গ্রহণ করতে পারেন?
ক:হ্যা অবশ্যই.আমরা আপনার অনুরোধ অনুযায়ী বানোয়াট করতে পারেন.এছাড়াও, আমরা পাইজো ওয়েফার নিয়ে এত অভিজ্ঞ যে আপনি যদি আপনার পছন্দ সম্পর্কে 100% নিশ্চিত না হন তবে আমরা আপনাকে প্রাসঙ্গিক পরামর্শ দিতে পারি।এছাড়াও, আমাদের কাছে কিছু স্ট্যান্ডার্ড ওয়েফার রয়েছে, অনুগ্রহ করে আমাদের সাথে যোগাযোগ করুন।
- প্রশ্নঃ আপনি কি আমাদের কুরিয়ার এজেন্টের মাধ্যমে পণ্য সরবরাহ করতে পারেন?
ক:হ্যাঁ, আমরা আপনাকে পরামর্শ দেব যে কুরিয়ার এজেন্টের সাথে আপনি সবচেয়ে বেশি পরিচিত (DHL, FedEX, UPS ইত্যাদি)।আমরা আপনার অ্যাকাউন্টের মাধ্যমে শিপ করতে পারি।এবং, অবশ্যই, আমরা আপনাকে শিপিং খরচ বাঁচাতে সহায়তা করার জন্য গ্রহণযোগ্য আকারে নিরাপদে পণ্যগুলি প্যাক করব।আপনি যদি আমাদের মালবাহী যত্ন নিতে প্রয়োজন, এটি একটি সমস্যা নয়.আমাদের আন্তর্জাতিক কুরিয়ার কোম্পানিগুলির সাথেও ভাল ছাড় রয়েছে।
- প্রশ্নঃ আমরা নিরাপদে যা চাই তা পাওয়ার নিশ্চয়তা আপনি কীভাবে দিতে পারেন?
ক:ওয়েফার পণ্যগুলি ভঙ্গুর এবং কখনও কখনও ব্যয়বহুল।শেষ জিনিস, প্রস্তুতকারক হিসাবে, আমরা দেখতে চাই যে আমাদের তৈরি পণ্যগুলি কুরিয়ারের সময় ক্ষতিগ্রস্থ হয়েছিল।ফলস্বরূপ, আমরা ওয়েফারগুলি পর্যাপ্তভাবে প্যাক করব এবং বাফার স্পঞ্জে ভরা একটি সঠিক শক্ত কাগজে রাখব।তবে মাঝে মাঝে দুর্ঘটনা অনিবার্য।সুতরাং, অনুগ্রহ করে অনুসরণ করুন"গ্রহণযোগ্যতা পরীক্ষা"নীচের অঙ্কনগুলিতে দেখানো পদক্ষেপগুলি।যদি অবাঞ্ছিত ঘটে থাকে, তাহলে আমরা হয় পূরন দেব বা ফেরত দেব যদি আপনি চেকিং পদক্ষেপগুলি অনুসরণ করেন।
- প্রশ্নঃ আমরা কি আপনার কারখানা পরিদর্শন করতে পারি?
ক:নিশ্চিত।বড় পরিমাণে ক্রয় এবং দীর্ঘমেয়াদী সহযোগিতার জন্য কারখানা পরিদর্শন গুরুত্বপূর্ণ।মুখোমুখি আলোচনা যা আমরা বেশিরভাগই আত্মবিশ্বাসী।বিগত বছরগুলিতে, সারা বিশ্বের বড় নামগুলি কারখানা তৈরিতে আমাদের অগ্রগতি প্রত্যক্ষ করেছে।এই দিনগুলিতে, কোভিড -19 মহামারীর কারণে, আমরা বিশ্বব্যাপী ক্রেতাদের সাথে ভিডিও কনফারেন্সিংয়ের অভিজ্ঞতাও পেয়েছি।
গ্রহণযোগ্যতা চেক
- পণ্যটি ভঙ্গুর।আমরা পর্যাপ্তভাবে এটি প্যাক করেছি এবং এটিকে ভঙ্গুর লেবেল করেছি।আমরা পরিবহন মান নিশ্চিত করতে চমৎকার দেশীয় এবং আন্তর্জাতিক এক্সপ্রেস কোম্পানির মাধ্যমে সরবরাহ করি।
- পণ্য প্রাপ্তির পরে, দয়া করে যত্ন সহকারে পরিচালনা করুন এবং বাইরের শক্ত কাগজটি ভাল অবস্থায় আছে কিনা তা পরীক্ষা করুন।সাবধানে বাইরের শক্ত কাগজ খুলুন এবং প্যাকিং বাক্সগুলি প্রান্তিককরণে আছে কিনা তা পরীক্ষা করুন।আপনি তাদের বাইরে নিয়ে যাওয়ার আগে একটি ছবি তুলুন।
- পণ্যগুলি প্রয়োগ করার সময় দয়া করে একটি পরিষ্কার ঘরে ভ্যাকুয়াম প্যাকেজটি খুলুন।
- কুরিয়ার করার সময় পণ্যগুলি ক্ষতিগ্রস্ত হলে, অনুগ্রহ করে একটি ছবি তুলুন বা অবিলম্বে একটি ভিডিও রেকর্ড করুন।প্যাকেজিং বাক্স থেকে ক্ষতিগ্রস্ত পণ্যগুলিকে বের করবেন না!অবিলম্বে আমাদের সাথে যোগাযোগ করুন এবং আমরা সমস্যাটি ভালভাবে সমাধান করব।
