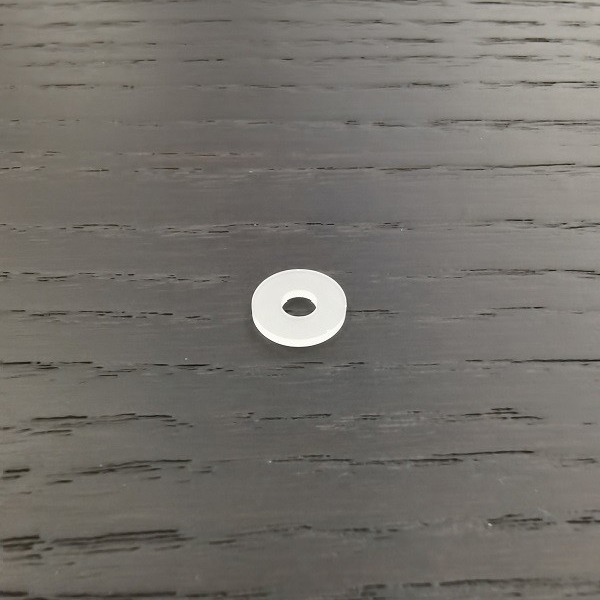

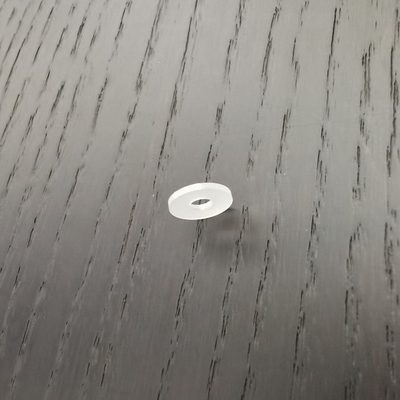

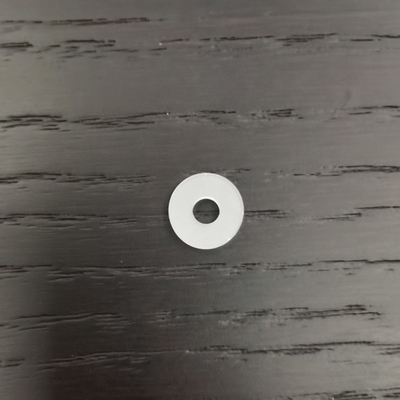

কাস্টমাইজড সাইজ লিথিয়াম নাইওবেট পাইজোইলেকট্রিক ওয়েফার রিং ওরিয়েন্টেশন জেড-কাট 36ওয়াই-কাট
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | BonTek |
| সাক্ষ্যদান: | ISO:9001, ISO:14001 |
| মডেল নম্বার: | লিথিয়াম নিওবেট (LiNbO3) |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 5 পিসি |
|---|---|
| মূল্য: | Negotiable |
| প্যাকেজিং বিবরণ: | ক্যাসেট/ জার প্যাকেজ, ভ্যাকুয়াম সিল |
| ডেলিভারি সময়: | 1-4 সপ্তাহ |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | 10000 পিসি/মাস |
|
বিস্তারিত তথ্য |
|||
| পণ্য: | LiNbO3 পাইজোইলেকট্রিক রিং | শ্রেণী: | অপটিক্যাল / SAW গ্রেড |
|---|---|---|---|
| ওরিয়েন্টেশন: | X, Z, 36Y, ইত্যাদি | বাইরের ব্যাস: | 5 মিমি ~ 150 মিমি |
| ভিতরের ব্যাস: | 2 মিমি ~ 100 মিমি | বেধ: | 0.35 / 0.50 / 1.00 / 2.00 মিমি |
| পৃষ্ঠতল: | ডাবল সাইড পলিশ, ডাবল সাইড ল্যাপ | * রুক্ষতা: | Ra <1nm |
| লক্ষণীয় করা: | পিজোইলেকট্রিক ওয়েফার জেড-কাট,কাস্টমাইজড সাইজ লিথিয়াম নিওবেট ওয়েফার,পিজোইলেকট্রিক ওয়েফার 36ওয়াই-কাট |
||
পণ্যের বর্ণনা
কাস্টমাইজড সাইজ লিথিয়াম নাইওবেট পাইজোইলেকট্রিক ওয়েফার রিংওরিয়েন্টেশন Z-কাট 36Y-কাট
লিথিয়াম niobate স্ফটিক উচ্চ ইলেক্ট্রো-অপ্টিক সহগ, প্রশস্ত অপটিক্যাল স্বচ্ছ উইন্ডো এবং উচ্চ অপটিক্যাল মানের সুবিধা আছে।কাছাকাছি-ইনফ্রারেড এবং ইনফ্রারেড ব্যান্ডগুলিতে অপটিক্যাল মড্যুলেশন এবং Q মড্যুলেশনের জন্য লিথিয়াম নিওবেট ক্রিস্টাল পছন্দের উপাদান।ইলেক্ট্রো-অপ্টিক মডুলেটরের জন্য, স্ফটিক সর্বাধিক কার্যকর ইলেক্ট্রো-অপ্টিক সহগ সহ আলোর প্রচারের দিক বরাবর z-কাট শূন্য অবশিষ্ট বায়ারফ্রিংজেন্স এবং X-কাট নন-জিরো রেসিডুয়াল বিয়ারফ্রিংজেন্স প্রদর্শন করে।Q সুইচগুলির জন্য, ক্রিস্টালটি সাধারণত z-কাট হয়, যেখানে শূন্য অবশিষ্টাংশ বিয়ারফ্রিংজেন্স থাকে এবং একটি ট্রান্সভার্স বৈদ্যুতিক ক্ষেত্র আলোর প্রচারের দিকে কাজ করে।এলএন-এ পিজোইলেকট্রিক রিংটির উচ্চ পুনরাবৃত্তি হারে একটি অসুবিধা রয়েছে, তবে উপযুক্ত পাইজোইলেকট্রিক স্যাঁতসেঁতে নকশার মাধ্যমে এই অসুবিধা কিছুটা কাটিয়ে উঠতে পারে।
BonTek আপনার জন্য LiNbO3 বা কোয়ার্টজ ক্রিস্টাল পাইজোইলেকট্রিক রিং কাস্টমাইজ করতে পারে।আমরা গত 20 বছর ধরে বিশ্বের বিভিন্ন কোম্পানির জন্য হাজার হাজার পিজো রিং তৈরি করেছি।
|
উপাদান |
LiNbO3 ওয়েফার, পাইজো রিং |
|
ওরিয়েন্টেশন |
এক্স/জেড/ওয়াই41°/ Y64°/ Y128°/ YZ / YX বা কাস্টমাইজড |
|
বাইরের ব্যাস |
5 মিমি ~ 150 মিমি |
|
ভিতরের ব্যাস |
2 মিমি ~ 100 মিমি |
|
সারফেস ফিনিস |
একক বা ডাবল সাইড পলিশ (DLP/SLP/SSP/DSP সব উপলব্ধ) |
|
পুরুত্ব |
0.35 / 0.50 / 1.00 / 3.00 + মিমি |
|
টিটিভি |
< 1~5µm |
|
ধনুক |
± (25µm ~ 40um) |
|
ওয়ার্প |
<= 35µm |
| ক্লিনিং
|
ক্লাস 1000 ক্লিন রুম |
|
PLTV(<0.5um) |
<1.5 um ≥98% (5mm*5mm) সঙ্গে 2mm প্রান্ত বাদ দেওয়া হয়েছে |
|
প্রান্ত |
SEMI M1.2@ এর সাথে GC800# . নিয়মিত সি টাইপ করুন |
|
ফ্ল্যাট |
উপলব্ধ, অনুরোধ প্রতি |
|
পালিশ পাশ রা |
রুক্ষতা Ra<=5A |
|
পিছনের দিকের মানদণ্ড |
রুক্ষতা Ra:0.5-1.0µm GC#1000 |
|
প্রান্ত বৃত্তাকার |
SEMI M1.2 স্ট্যান্ডার্ডের সাথে সঙ্গতিপূর্ণ/ IEC62276 পড়ুন |
|
ফাটল, করাতের চিহ্ন, দাগ |
কোনোটিই নয় |
|
সংক্রমণ |
0.32 - 5.2um (বেধ 6 মিমি) |
|
প্রতিসরাঙ্ক |
no=2.237, ne=2.158 @633nm |
|
প্রতিফলন ক্ষতি |
14.6% @633nm |
|
গলনাঙ্ক (℃) |
1250 |
|
ঘনত্ব |
৪.৬৪g/cm3 |
|
Mohs কঠোরতা |
5 |
|
ইয়ং এর মডুলাস |
170 জিপিএ |
|
অরৈখিক সহগ |
d33=34.45, d31=d15=5.95, d22=13.07 (pmv-1) |
|
শিয়ার মডুলাস |
68 পিজিএ |
|
আয়তন গুণাঙ্ক |
112 জিপিএ |
|
তাপ বিস্তার |
a11=15.4×10^-6/K, a33=7.5×10^-6/K |
| উপাদান | একক ক্রিস্টাল কোয়ার্টজ খালি (পিজো / অপটিক্যাল গ্রেড) |
| সিন্থেটিক Q-মান | ন্যূনতম 1.8×10^6, 2.4×10^6, 3.0×10^6 (IEC মান) |
| Etch চ্যানেল ঘনত্ব (ECD) | 2/সেমি2,10/ সেমি2,30/ সেমি2,100/ সেমি2,300/সেমি2সুইপ্ট কোয়ার্টজ (আইইসি মান) |
| অন্তর্ভুক্তি ঘনত্ব | IA,Ib,I, II,III গ্রেড (IEC মান) |
| কাটিং কোণ | X/Y/Z/AT32°/33°/35°/36°/ BT/ST42.75° ইত্যাদি। |
| বাইরের ব্যাস | 3 মিমি ~ 200 মিমি |
| ভিতরের ব্যাস | 1 মিমি ~ 100 মিমি |
| পুরুত্ব | 0.1 মিমি ~ 10 মিমি |
| ওরিয়েন্টেশন ফ্ল্যাট | প্রয়োজন অনুযায়ী, বা পেন্সিল চিহ্নিত |
| সারফেস ফিনিশ | ডাবল সাইড ল্যাপড, ডাবল সাইড পালিশ |
| পালিশ পাশ রা | <0.5nm বা অনুরোধ প্রতি নির্দিষ্ট |
| পিছনের দিকের মানদণ্ড | সাধারণ 0.2-0.5µm বা কাস্টমাইজড হিসাবে |
FAQs:
- প্রশ্নঃ আপনি প্রধানত কাজ কি পণ্য?
ক:আমরা নিজেদেরকে পাইজো ওয়েফার বিশেষজ্ঞ হিসাবে দেখি।আমরা প্রায় 30 বছর আগে চীনে একক ক্রিস্টাল কোয়ার্টজের সাথে প্রথম কাজ করেছি।তারপর ধীরে ধীরে আমরা LiNbO3, LiTaO3, কোয়ার্টজ গ্লাস, LGS, CTGS ইত্যাদি ক্ষেত্রে পা রাখি। বিশেষ করে, আপনি যদি পাইজো কোয়ার্টজ সরবরাহকারী খুঁজছেন, তাহলে আমরাই চূড়ান্ত পছন্দ!আমরা প্রতি বছর লক্ষ লক্ষ কোয়ার্টজ খালি আউটসোর্স করি কারণ আমরা উচ্চতর কোণ নির্ভুলতার সাথে AT, SC এবং IT কাটগুলি আয়ত্ত করি।
- প্রশ্ন: আপনি পণ্য কাস্টমাইজেশন গ্রহণ করতে পারেন?
ক:হ্যা অবশ্যই.আমরা আপনার অনুরোধ অনুযায়ী বানোয়াট করতে পারেন.এছাড়াও, আমরা পাইজো ওয়েফার নিয়ে এত অভিজ্ঞ যে আপনি যদি আপনার পছন্দ সম্পর্কে 100% নিশ্চিত না হন তবে আমরা আপনাকে প্রাসঙ্গিক পরামর্শ দিতে পারি।এছাড়াও, আমাদের কাছে কিছু স্ট্যান্ডার্ড ওয়েফার রয়েছে, অনুগ্রহ করে আমাদের সাথে যোগাযোগ করুন।
- প্রশ্নঃ আপনি কি আমাদের কুরিয়ার এজেন্টের মাধ্যমে পণ্য সরবরাহ করতে পারেন?
ক:হ্যাঁ, আমরা আপনাকে পরামর্শ দেব যে কুরিয়ার এজেন্টের সাথে আপনি সবচেয়ে বেশি পরিচিত (DHL, FedEX, UPS ইত্যাদি)।আমরা আপনার অ্যাকাউন্টের মাধ্যমে শিপ করতে পারি।এবং, অবশ্যই, আমরা আপনাকে শিপিং খরচ বাঁচাতে সহায়তা করার জন্য গ্রহণযোগ্য আকারে নিরাপদে পণ্যগুলি প্যাক করব।আপনি যদি আমাদের মালবাহী যত্ন নিতে প্রয়োজন, এটি একটি সমস্যা নয়.আমাদের আন্তর্জাতিক কুরিয়ার কোম্পানিগুলির সাথেও ভাল ছাড় রয়েছে।
- প্রশ্নঃ আমরা নিরাপদে যা চাই তা পাওয়ার নিশ্চয়তা আপনি কীভাবে দিতে পারেন?
ক:ওয়েফার পণ্যগুলি ভঙ্গুর এবং কখনও কখনও ব্যয়বহুল।শেষ জিনিস, প্রস্তুতকারক হিসাবে, আমরা দেখতে চাই যে আমাদের তৈরি পণ্যগুলি কুরিয়ারের সময় ক্ষতিগ্রস্থ হয়েছিল।ফলস্বরূপ, আমরা ওয়েফারগুলি পর্যাপ্তভাবে প্যাক করব এবং বাফার স্পঞ্জে ভরা একটি সঠিক শক্ত কাগজে রাখব।তবে মাঝে মাঝে দুর্ঘটনা অনিবার্য।সুতরাং, অনুগ্রহ করে অনুসরণ করুন"গ্রহণযোগ্যতা পরীক্ষা"নীচের অঙ্কনগুলিতে দেখানো পদক্ষেপগুলি।যদি অবাঞ্ছিত ঘটে থাকে, তাহলে আমরা হয় পূরন দেব বা ফেরত দেব যদি আপনি চেকিং পদক্ষেপগুলি অনুসরণ করেন।
- প্রশ্নঃ আমরা কি আপনার কারখানা পরিদর্শন করতে পারি?
ক:নিশ্চিত।বড় পরিমাণে ক্রয় এবং দীর্ঘমেয়াদী সহযোগিতার জন্য কারখানা পরিদর্শন গুরুত্বপূর্ণ।মুখোমুখি আলোচনা যা আমরা বেশিরভাগই আত্মবিশ্বাসী।বিগত বছরগুলিতে, সারা বিশ্বের বড় নামগুলি কারখানা তৈরিতে আমাদের অগ্রগতি প্রত্যক্ষ করেছে।এই দিনগুলিতে, কোভিড -19 মহামারীর কারণে, আমরা বিশ্বব্যাপী ক্রেতাদের সাথে ভিডিও কনফারেন্সিংয়ের অভিজ্ঞতাও পেয়েছি।
গ্রহণযোগ্যতা চেক
- পণ্যটি ভঙ্গুর।আমরা পর্যাপ্তভাবে এটি প্যাক করেছি এবং এটিকে ভঙ্গুর লেবেল করেছি।আমরা পরিবহন মান নিশ্চিত করতে চমৎকার দেশীয় এবং আন্তর্জাতিক এক্সপ্রেস কোম্পানির মাধ্যমে সরবরাহ করি।
- পণ্য প্রাপ্তির পরে, দয়া করে যত্ন সহকারে পরিচালনা করুন এবং বাইরের শক্ত কাগজটি ভাল অবস্থায় আছে কিনা তা পরীক্ষা করুন।সাবধানে বাইরের শক্ত কাগজ খুলুন এবং প্যাকিং বাক্সগুলি প্রান্তিককরণে আছে কিনা তা পরীক্ষা করুন।আপনি তাদের বাইরে নিয়ে যাওয়ার আগে একটি ছবি তুলুন।
- পণ্যগুলি প্রয়োগ করার সময় দয়া করে একটি পরিষ্কার ঘরে ভ্যাকুয়াম প্যাকেজটি খুলুন।
- কুরিয়ার করার সময় পণ্যগুলি ক্ষতিগ্রস্ত হলে, অনুগ্রহ করে একটি ছবি তুলুন বা অবিলম্বে একটি ভিডিও রেকর্ড করুন।প্যাকেজিং বাক্স থেকে ক্ষতিগ্রস্ত পণ্যগুলিকে বের করবেন না!অবিলম্বে আমাদের সাথে যোগাযোগ করুন এবং আমরা সমস্যাটি ভালভাবে সমাধান করব।
