ফিল্টার রেজোনেটর এবং অসিলেটরের জন্য পিজোইলেকট্রিক ল্যাঙ্গাসাইট ওয়েফার এলজিএস ক্রিস্টাল
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | BonTek |
| সাক্ষ্যদান: | ISO:9001, ISO:14001 |
| মডেল নম্বার: | ল্যাংসাইট ওয়েফারস |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 5 পিসি |
|---|---|
| মূল্য: | আলোচনাযোগ্য |

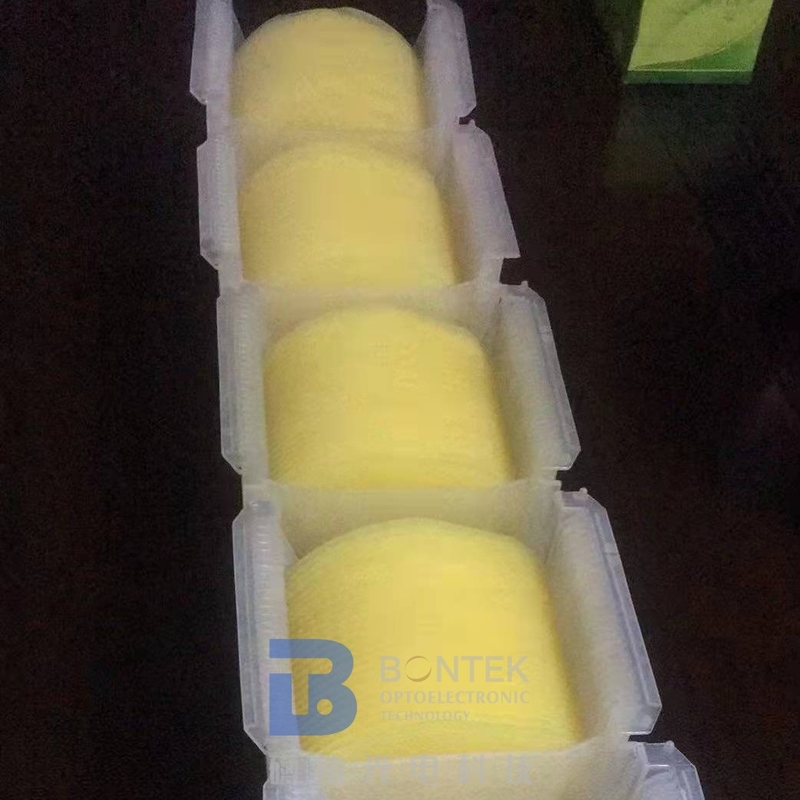

| প্যাকেজিং বিবরণ: | ক্যাসেট/ জার প্যাকেজ, ভ্যাকুয়াম সিল |
| ডেলিভারি সময়: | 1-4 সপ্তাহ |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | 5000 পিসি/মাস |
|
বিস্তারিত তথ্য |
|||
| উপাদান: | ল্যাংসাইট ওয়েফারস | ইলেক্ট্রোমেকানিক্যাল কাপলিং ফ্যাক্টর: | 15.8 |
|---|---|---|---|
| ফ্রিকোয়েন্সি ব্যবধান Δf, %: | 0.90 | কাটা ঘ: | 138.5° |
| কাটা 2: | 26.7° | Dia. দিয়া। / Size / আকার: | 100 মিমি ± 0.25 মিমি |
| বেধ: | 0.5 মিমি ± 0.03 মিমি | TFC, ×10-6/â: | 1.6 |
| বিশেষভাবে তুলে ধরা: | পাইজোইলেকট্রিক ল্যাঙ্গাসাইট ওয়েফার,100 মিমি এলজিএস ক্রিস্টাল,0.5 মিমি ল্যাঙ্গাসাইট ওয়েফার |
||
পণ্যের বর্ণনা
ফিল্টার রেজোনেটর এবং অসিলেটরের জন্য পিজোইলেকট্রিক ল্যাঙ্গাসাইট ওয়েফার এলজিএস ক্রিস্টাল ডিজাইন করা হয়েছে

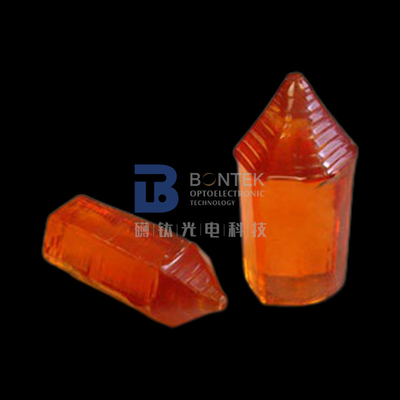

এলজিএস ক্রিস্টাল একটি বহুমুখী ক্রিস্টাল।কার্যকরী স্ফটিকের মধ্যে ইলেক্ট্রো-অপটিক্যাল প্রভাব এবং অপটিক্যাল ঘূর্ণনের মধ্যে মিথস্ক্রিয়া বিবেচনা করা হয়েছে এবং অধ্যয়ন করা হয়েছে এবং এটি একটি ইলেক্ট্রো-অপটিক্যাল স্ফটিক হিসাবে ব্যবহার করা যেতে পারে।
ল্যাঙ্গাসাইট ক্রিস্টালের সবচেয়ে প্রতিশ্রুতিশীল প্রয়োগ হল পিজোইলেকট্রিক সাবস্ট্রেট যা বাল্ক ওয়েভ (BAW) এবং সারফেস ওয়েভ (SAW) উভয় ক্ষেত্রেই কাজ করে।বাল্ক তরঙ্গে চালিত বিভিন্ন স্ফটিকগুলির মৌলিক পাইজোইলেকট্রিক বৈশিষ্ট্যগুলিকে উপস্থাপন করা হয়েছে এবং টেবিল বিওতে তুলনা করা হয়েছে।
ল্যাঙ্গাসাইট স্ফটিকগুলি ইলেক্ট্রোমেকানিকাল কাপলিং সহগের মান সহ পাইজোইলেক্রিট্রিক পদার্থের অন্তর্গত, যা একটি কোয়ার্টজ স্ফটিকের এবং লিথিয়াম ট্যানটালাইটের এই গুণকের মধ্যে মধ্যবর্তী। ল্যাঙ্গাসাইট ক্রিস্টাল অ্যাপ্লিকেশনটি 0.3 থেকে 0.85% পর্যন্ত আপেক্ষিক পাস ব্যান্ড সহ ফিল্টারগুলি উপলব্ধি করতে সক্ষম করে এবং নতুন ধরণের ফ্রিকোয়েন্সি নিয়ন্ত্রিত অসিলেটরগুলির জন্য 0.8% অনুরণন ব্যবধান সহ অনুরণনকারী ডিজাইন করতে সক্ষম করে।
|
পণ্য |
স্ট্যান্ডার্ড, মিমি (ইঞ্চি) |
|
এলজিএস ওয়েফার
|
কাটা: SAW এর জন্য: (yxlt)48.5o/26.3o এবং (yxlt)50.1o/25.5o (এলজিএস) BAW এর জন্য: 1.5oY এবং 3oY (LGS এবং LGT) ব্যাস: 76.2 (3.0)। বেধ: 0.5 (0.02) সমাপ্তি: সামনে পালিশ পালিশ.পিছন দিকে ল্যাপ সমান্তরালতা: 5µm অন্যান্য মাপ গ্রাহকের স্পেসিফিকেশন প্রতিফলিত |
|
এলজিএস প্লেট/ব্লক
|
কাটা: SAW এর জন্য: (yxlt)48.5o/26.3o এবং (yxlt)50.1o/25.5o BAW এর জন্য: 1.5oY এবং 3oY (LGS এবং LGT) এল: 10 ~ 40 (0.4 ~ 1.6);W: 10 ~ 50 (0.4 ~ 2.0); T: 0.25 ~ 1.0 (0.01 ~ 0.04) সমাপ্তি: সামনে পালিশ পালিশ.সমান্তরালতা: 5 µm অন্যান্য মাপ গ্রাহকের স্পেসিফিকেশন প্রতিফলিত |
|
LGS/LGT রিং
|
কাটা: এক্স আইডি: 1.5 ~ 10.0 (0.06 ~ 0.4) OD: 5.0 ~ 20 (0.2 ~ 0.8)। T: 0.2 ~ 1.0 (0.008 ~ 0.04) ফিনিশ: ল্যাপড/পালিশ করা। সমান্তরালতা: 5 µm।ইলেক্ট্রোড স্প্রে করা: Cr-Au অন্যান্য মাপ গ্রাহকের স্পেসিফিকেশন প্রতিফলিত |
|
স্ফটিক |
ইলেক্ট্রোমেকানিক্যাল কাপলিং ফ্যাক্টর K, %(BAW) | ফ্রিকোয়েন্সি ব্যবধান Δf, % | Q-ফ্যাক্টর Q, ×103 | তাপমাত্রা ফ্রিকোয়েন্সি সহগ TFC, ×10-6/â |
|
কোয়ার্টজ SiO2 |
7.0 | 0.25 | 100 | 0.5 |
|
ল্যাংসাইট লা3গা5সিও14 |
15.8 | 0.90 | 50 | 1.6 |
|
লিথিয়াম টেট্রাবোরেট লি2খ4ও7 |
24.0 | 4.00 | 10 | 6.0 |
|
লিথিয়াম ট্যান্টালেট LiTaO3 |
47.0 | 7.00 | 2 | 4.0 |
FAQs:
- প্রশ্নঃ আপনি প্রধানত কাজ কি পণ্য?
ক:আমরা নিজেদেরকে পাইজো ওয়েফার বিশেষজ্ঞ হিসাবে দেখি।আমরা প্রায় 30 বছর আগে চীনে একক ক্রিস্টাল কোয়ার্টজের সাথে প্রথম কাজ করেছি।তারপর ধীরে ধীরে আমরা LiNbO3, LiTaO3, কোয়ার্টজ গ্লাস, LGS, CTGS ইত্যাদি ক্ষেত্রে পা রাখি। বিশেষ করে, আপনি যদি পাইজো কোয়ার্টজ সরবরাহকারী খুঁজছেন, তাহলে আমরাই চূড়ান্ত পছন্দ!আমরা প্রতি বছর লক্ষ লক্ষ কোয়ার্টজ খালি আউটসোর্স করি কারণ আমরা উচ্চতর কোণ নির্ভুলতার সাথে AT, SC এবং IT কাটগুলি আয়ত্ত করি।
- প্রশ্ন: আপনি পণ্য কাস্টমাইজেশন গ্রহণ করতে পারেন?
ক:হ্যা অবশ্যই.আমরা আপনার অনুরোধ অনুযায়ী বানোয়াট করতে পারেন.এছাড়াও, আমরা পাইজো ওয়েফার নিয়ে এত অভিজ্ঞ যে আপনি যদি আপনার পছন্দ সম্পর্কে 100% নিশ্চিত না হন তবে আমরা আপনাকে প্রাসঙ্গিক পরামর্শ দিতে পারি।এছাড়াও, আমাদের কাছে কিছু স্ট্যান্ডার্ড ওয়েফার রয়েছে, অনুগ্রহ করে আমাদের সাথে যোগাযোগ করুন।
- প্রশ্নঃ আপনি কি আমাদের কুরিয়ার এজেন্টের মাধ্যমে পণ্য সরবরাহ করতে পারেন?
ক:হ্যাঁ, আমরা আপনাকে পরামর্শ দেব যে কুরিয়ার এজেন্টের সাথে আপনি সবচেয়ে বেশি পরিচিত (DHL, FedEX, UPS ইত্যাদি)।আমরা আপনার অ্যাকাউন্টের মাধ্যমে শিপ করতে পারি।এবং, অবশ্যই, আমরা আপনাকে শিপিং খরচ বাঁচাতে সহায়তা করার জন্য গ্রহণযোগ্য আকারে নিরাপদে পণ্যগুলি প্যাক করব।আপনি যদি আমাদের মালবাহী যত্ন নিতে প্রয়োজন, এটি একটি সমস্যা নয়.আমাদের আন্তর্জাতিক কুরিয়ার কোম্পানিগুলির সাথেও ভাল ছাড় রয়েছে।
- প্রশ্নঃ আমরা নিরাপদে যা চাই তা পাওয়ার নিশ্চয়তা আপনি কীভাবে দিতে পারেন?
ক:ওয়েফার পণ্যগুলি ভঙ্গুর এবং কখনও কখনও ব্যয়বহুল।শেষ জিনিস, প্রস্তুতকারক হিসাবে, আমরা দেখতে চাই যে আমাদের তৈরি পণ্যগুলি কুরিয়ারের সময় ক্ষতিগ্রস্থ হয়েছিল।ফলস্বরূপ, আমরা ওয়েফারগুলি পর্যাপ্তভাবে প্যাক করব এবং বাফার স্পঞ্জে ভরা একটি সঠিক শক্ত কাগজে রাখব।তবে মাঝে মাঝে দুর্ঘটনা অনিবার্য।সুতরাং, অনুগ্রহ করে অনুসরণ করুন"গ্রহণযোগ্যতা পরীক্ষা"নীচের অঙ্কনগুলিতে দেখানো পদক্ষেপগুলি।যদি অবাঞ্ছিত ঘটে থাকে, তাহলে আমরা হয় পূরন দেব বা ফেরত দেব যদি আপনি চেকিং পদক্ষেপগুলি অনুসরণ করেন।
গ্রহণযোগ্যতা চেক
- পণ্যটি ভঙ্গুর।আমরা পর্যাপ্তভাবে এটি প্যাক করেছি এবং এটিকে ভঙ্গুর লেবেল করেছি।আমরা পরিবহন মান নিশ্চিত করতে চমৎকার দেশীয় এবং আন্তর্জাতিক এক্সপ্রেস কোম্পানির মাধ্যমে সরবরাহ করি।
- পণ্য প্রাপ্তির পরে, দয়া করে যত্ন সহকারে পরিচালনা করুন এবং বাইরের শক্ত কাগজটি ভাল অবস্থায় আছে কিনা তা পরীক্ষা করুন।সাবধানে বাইরের শক্ত কাগজ খুলুন এবং প্যাকিং বাক্সগুলি প্রান্তিককরণে আছে কিনা তা পরীক্ষা করুন।আপনি তাদের বাইরে নিয়ে যাওয়ার আগে একটি ছবি তুলুন।
- পণ্যগুলি প্রয়োগ করার সময় দয়া করে একটি পরিষ্কার ঘরে ভ্যাকুয়াম প্যাকেজটি খুলুন।
- কুরিয়ার করার সময় পণ্যগুলি ক্ষতিগ্রস্ত হলে, অনুগ্রহ করে একটি ছবি তুলুন বা অবিলম্বে একটি ভিডিও রেকর্ড করুন।প্যাকেজিং বাক্স থেকে ক্ষতিগ্রস্ত পণ্যগুলিকে বের করবেন না!অবিলম্বে আমাদের সাথে যোগাযোগ করুন এবং আমরা সমস্যাটি ভালভাবে সমাধান করব।
