উচ্চ তাপমাত্রায় SAW BAW পাইজোইলেকট্রিক অ্যাপ্লিকেশনের জন্য ল্যাঙ্গাসাইট ওয়েফার ব্যবহার করুন
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | BonTek |
| সাক্ষ্যদান: | ISO:9001, ISO:14001 |
| মডেল নম্বার: | ল্যাংসাইট ওয়েফারস |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 5 পিসি |
|---|---|
| মূল্য: | আলোচনাযোগ্য |
| প্যাকেজিং বিবরণ: | ক্যাসেট/ জার প্যাকেজ, ভ্যাকুয়াম সিল |
| ডেলিভারি সময়: | 1-4 সপ্তাহ |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | 5000 পিসি/মাস |
|
বিস্তারিত তথ্য |
|||
| পণ্য: | ল্যাংসাইট ওয়েফারস | বৃদ্ধির পদ্ধতি: | জোক্রালস্কি |
|---|---|---|---|
| কঠোরতা: | 6.6 মোহস | প্রতিরোধ ক্ষমতা: | 4.0×1012Ω/cm-1 |
| তাপীয় প্রসারণ (x10-6/ oC): | α 11: 5.10 α 33: 3.61 | শাব্দ বেগ, SAW: | 2400 (মি/সেকেন্ড) |
| ফ্রিকোয়েন্সি ধ্রুবক, BAW: | 1380 ( kHz/mm) | পাইজোইলেকট্রিক কাপলিং: | K2 (%) BAW: 2.21 SAW: 0.3 |
| বিশেষভাবে তুলে ধরা: | ল্যাঙ্গাসাইট ওয়েফার SAW,Piezoelectric Wafer LGS ক্রিস্টাল,Langasite Wafers BAW |
||
পণ্যের বর্ণনা
উচ্চ তাপমাত্রায় SAW BAW পাইজোইলেকট্রিক অ্যাপ্লিকেশনের জন্য ল্যাঙ্গাসাইট ওয়েফার ব্যবহার করা হয়

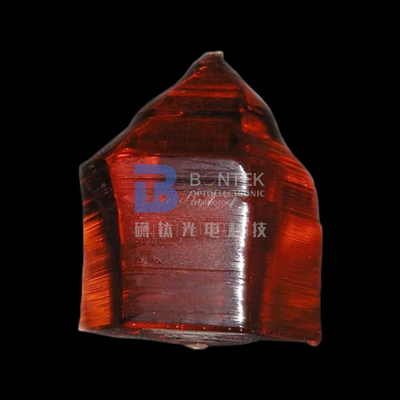

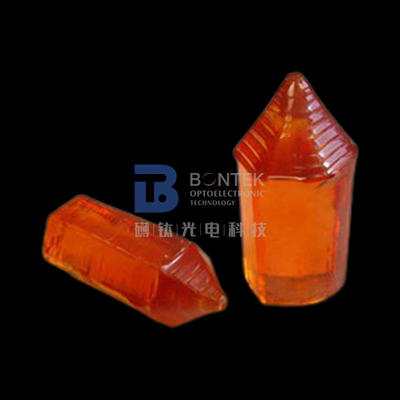

এলজিএস ক্রিস্টালএকটি multifunctional স্ফটিক হয়.কার্যকরী স্ফটিকের মধ্যে ইলেক্ট্রো-অপটিক্যাল প্রভাব এবং অপটিক্যাল ঘূর্ণনের মধ্যে মিথস্ক্রিয়া বিবেচনা করা হয়েছে এবং অধ্যয়ন করা হয়েছে এবং এটি একটি ইলেক্ট্রো-অপটিক্যাল স্ফটিক হিসাবে ব্যবহার করা যেতে পারে।এলজিএস ইলেক্ট্রো-অপটিক্যাল কিউ সুইচ স্ফটিকের জেড দিক বরাবর আলো প্রেরণ করে এবং X দিক বরাবর একটি বৈদ্যুতিক ক্ষেত্র প্রয়োগ করে, যা কিউ-স্যুইচিং ফাংশন উপলব্ধি করতে স্ফটিকের পার্শ্বীয় ইলেক্ট্রো-অপটিক্যাল প্রভাবের সম্পূর্ণ ব্যবহার করতে পারে। এলজিএস স্ফটিক।এলজিএস ইলেক্ট্রো-অপ্টিক কিউ-সুইচ আসলে একটি নতুন ধরনের রোটারি ইলেক্ট্রো-অপ্টিক কিউ-সুইচ।অপটিক্যাল ঘূর্ণন প্রভাবের অস্তিত্বের কারণে, এটি একটি ভাল Q- সুইচিং প্রভাব পেতে ব্যবহারিক স্যুইচিং ডিভাইস হিসাবে ব্যবহার করা যেতে পারে।LGS স্ফটিক অপটিক্যালি সক্রিয় স্ফটিক থেকে নতুন ধরনের ইলেক্ট্রো-অপ্টিক স্ফটিকগুলির অনুসন্ধান এবং আবিষ্কারকে প্রসারিত করে।

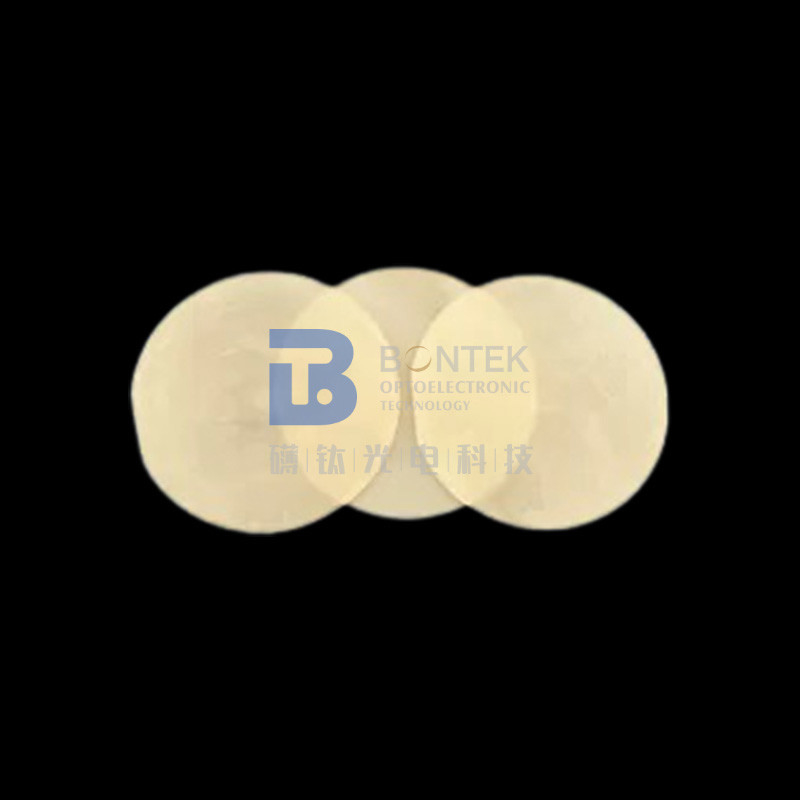

ল্যাঙ্গাসাইট ওয়েফারগুলি হল একক ক্রিস্টাল ল্যাঙ্গাসাইট থেকে গড়া সাবস্ট্রেট যা সারফেস অ্যাকোস্টিক ওয়েভ অ্যাপ্লিকেশনে ব্যবহারের জন্য উপযুক্ত।এই ধরনের ওয়েফারগুলিকে সাধারণত রেফারেন্স ফ্ল্যাট সহ 3" ব্যাস হিসাবে নির্দিষ্ট করা হয়৷ ওয়েফার অভিযোজন হল পছন্দসই উপাদানগুলির কার্যকারিতা বৈশিষ্ট্যের উপর ভিত্তি করে গ্রাহককে নির্দিষ্ট করা৷ একটি উচ্চ মানের, কম ক্ষতির পৃষ্ঠটি একটি প্রধান (প্রচারকারী) পৃষ্ঠে পালিশ করার মাধ্যমে প্রস্তুত করা হয়৷ পিছনের দিকটি হল সাধারণত অবাঞ্ছিত কম্পন মোড কমানোর জন্য একটি রুক্ষ ফিনিশের জন্য ল্যাপ করা হয়।
|
স্ফটিক গঠন |
আঞ্চলিক ব্যবস্থা, গ্রুপ 33 a = 8.1783 c = 5.1014 |
|
বৃদ্ধির পদ্ধতি |
জোক্রালস্কি |
|
কঠোরতা |
6.6 মোহস |
|
ঘনত্ব |
5.754 গ্রাম/সেমি3 |
|
মেল্ট পয়েন্ট |
1470 °C (ফেজ ট্রানজিশন পয়েন্ট: N/A) |
|
তাপীয় প্রসারণ (x10-6/ oC) |
α 11: 5.10 α 33: 3.61 |
|
শাব্দ বেগ, SAW |
2400 (মি/সেকেন্ড) |
|
ফ্রিকোয়েন্সি ধ্রুবক, BAW |
1380 ( kHz/mm) |
|
পাইজোইলেকট্রিক কাপলিং |
K2 (%) BAW: 2.21 SAW: 0.3 |
|
অন্তর্ভুক্তি |
N0 |
|
ল্যাঙ্গাসাইট ওয়েফার, YXIs /0/140/25 |
সহনশীলতা |
|
|
কাট, এ১ |
138.5° |
± 0.1° |
|
কাটা, A2 |
26.7° |
± 0.1° |
|
ব্যাস D মিমি |
100 মিমি |
±0.25 মিমি |
|
পুরুত্ব T.mm |
0.50 মিমি |
±0.03 মিমি |
|
রেফারেন্স ফ্ল্যাট F1, মিমি |
32.0 মিমি |
±2.50 মিমি |
|
সেকেন্ডারি ফ্ল্যাট F2, মিমি |
11.0 মিমি |
±2.00 মিমি |
|
পৃষ্ঠতল |
||
|
সামনের সারফেস ফিনিশ |
পালিশ Ra <0.7 nm |
|
|
ব্যাক সারফেস ফিনিশ |
ল্যাপড, 0.4 pm < Ra < 0.6μm |
|
|
সমতলতা |
< 10μm |
|
|
সামনের পৃষ্ঠের ত্রুটি |
||
|
স্ক্র্যাচ, ফাটল, দূষণ, অন্যান্য (ডিম্পল, পিট। কমলার খোসা) |
চাক্ষুষ পরিদর্শন দ্বারা যেমন কোন ত্রুটি |
|
|
চিপস |
|
|
|
এজ চিপস সারফেস |
রেডিয়াল গভীরতা <0.5 মিমি: |
|
|
বেভেল |
গোলাকার প্রান্ত |
|
FAQs:
- প্রশ্নঃ আপনি প্রধানত কাজ কি পণ্য?
ক:আমরা নিজেদেরকে পাইজো ওয়েফার বিশেষজ্ঞ হিসাবে দেখি।আমরা প্রায় 30 বছর আগে চীনে একক ক্রিস্টাল কোয়ার্টজের সাথে প্রথম কাজ করেছি।তারপর ধীরে ধীরে আমরা LiNbO3, LiTaO3, কোয়ার্টজ গ্লাস, LGS, CTGS ইত্যাদি ক্ষেত্রে পা রাখি। বিশেষ করে, আপনি যদি পাইজো কোয়ার্টজ সরবরাহকারী খুঁজছেন, তাহলে আমরাই চূড়ান্ত পছন্দ!আমরা প্রতি বছর লক্ষ লক্ষ কোয়ার্টজ খালি আউটসোর্স করি কারণ আমরা উচ্চতর কোণ নির্ভুলতার সাথে AT, SC এবং IT কাটগুলি আয়ত্ত করি।
- প্রশ্ন: আপনি পণ্য কাস্টমাইজেশন গ্রহণ করতে পারেন?
ক:হ্যা অবশ্যই.আমরা আপনার অনুরোধ অনুযায়ী বানোয়াট করতে পারেন.এছাড়াও, আমরা পাইজো ওয়েফার নিয়ে এত অভিজ্ঞ যে আপনি যদি আপনার পছন্দ সম্পর্কে 100% নিশ্চিত না হন তবে আমরা আপনাকে প্রাসঙ্গিক পরামর্শ দিতে পারি।এছাড়াও, আমাদের কাছে কিছু স্ট্যান্ডার্ড ওয়েফার রয়েছে, অনুগ্রহ করে আমাদের সাথে যোগাযোগ করুন।
- প্রশ্নঃ আপনি কি আমাদের কুরিয়ার এজেন্টের মাধ্যমে পণ্য সরবরাহ করতে পারেন?
ক:হ্যাঁ, আমরা আপনাকে পরামর্শ দেব যে কুরিয়ার এজেন্টের সাথে আপনি সবচেয়ে বেশি পরিচিত (DHL, FedEX, UPS ইত্যাদি)।আমরা আপনার অ্যাকাউন্টের মাধ্যমে শিপ করতে পারি।এবং, অবশ্যই, আমরা আপনাকে শিপিং খরচ বাঁচাতে সহায়তা করার জন্য গ্রহণযোগ্য আকারে নিরাপদে পণ্যগুলি প্যাক করব।আপনি যদি আমাদের মালবাহী যত্ন নিতে প্রয়োজন, এটি একটি সমস্যা নয়.আমাদের আন্তর্জাতিক কুরিয়ার কোম্পানিগুলির সাথেও ভাল ছাড় রয়েছে।
- প্রশ্নঃ আমরা নিরাপদে যা চাই তা পাওয়ার নিশ্চয়তা আপনি কীভাবে দিতে পারেন?
ক:ওয়েফার পণ্যগুলি ভঙ্গুর এবং কখনও কখনও ব্যয়বহুল।শেষ জিনিস, প্রস্তুতকারক হিসাবে, আমরা দেখতে চাই যে আমাদের তৈরি পণ্যগুলি কুরিয়ারের সময় ক্ষতিগ্রস্থ হয়েছিল।ফলস্বরূপ, আমরা ওয়েফারগুলি পর্যাপ্তভাবে প্যাক করব এবং বাফার স্পঞ্জে ভরা একটি সঠিক শক্ত কাগজে রাখব।তবে মাঝে মাঝে দুর্ঘটনা অনিবার্য।সুতরাং, অনুগ্রহ করে অনুসরণ করুন"গ্রহণযোগ্যতা পরীক্ষা"নীচের অঙ্কনগুলিতে দেখানো পদক্ষেপগুলি।যদি অবাঞ্ছিত ঘটে থাকে, তাহলে আমরা হয় পূরন দেব বা ফেরত দেব যদি আপনি চেকিং পদক্ষেপগুলি অনুসরণ করেন।
গ্রহণযোগ্যতা চেক
- পণ্যটি ভঙ্গুর।আমরা পর্যাপ্তভাবে এটি প্যাক করেছি এবং এটিকে ভঙ্গুর লেবেল করেছি।আমরা পরিবহন মান নিশ্চিত করতে চমৎকার দেশীয় এবং আন্তর্জাতিক এক্সপ্রেস কোম্পানির মাধ্যমে সরবরাহ করি।
- পণ্য প্রাপ্তির পরে, দয়া করে যত্ন সহকারে পরিচালনা করুন এবং বাইরের শক্ত কাগজটি ভাল অবস্থায় আছে কিনা তা পরীক্ষা করুন।সাবধানে বাইরের শক্ত কাগজ খুলুন এবং প্যাকিং বাক্সগুলি প্রান্তিককরণে আছে কিনা তা পরীক্ষা করুন।আপনি তাদের বাইরে নিয়ে যাওয়ার আগে একটি ছবি তুলুন।
- পণ্যগুলি প্রয়োগ করার সময় দয়া করে একটি পরিষ্কার ঘরে ভ্যাকুয়াম প্যাকেজটি খুলুন।
- কুরিয়ার করার সময় পণ্যগুলি ক্ষতিগ্রস্ত হলে, অনুগ্রহ করে একটি ছবি তুলুন বা অবিলম্বে একটি ভিডিও রেকর্ড করুন।প্যাকেজিং বাক্স থেকে ক্ষতিগ্রস্ত পণ্যগুলিকে বের করবেন না!অবিলম্বে আমাদের সাথে যোগাযোগ করুন এবং আমরা সমস্যাটি ভালভাবে সমাধান করব।
