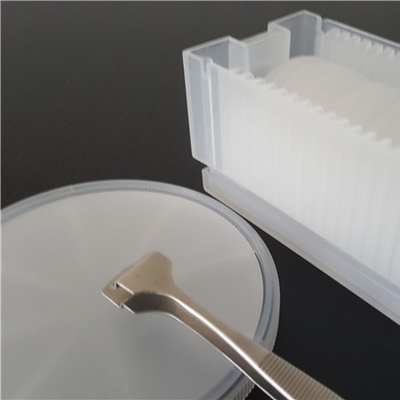

আইআর অপটিক্যাল অ্যাপ্লিকেশনের জন্য ব্রড ট্রান্সমিশন স্যাফায়ার একক ক্রিস্টাল ওয়েফার
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | BonTek |
| সাক্ষ্যদান: | ISO:9001 |
| মডেল নম্বার: | স্যাফায়ার (Al2O3) |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 5 টি টুকরা |
|---|---|
| মূল্য: | আলোচনাযোগ্য |

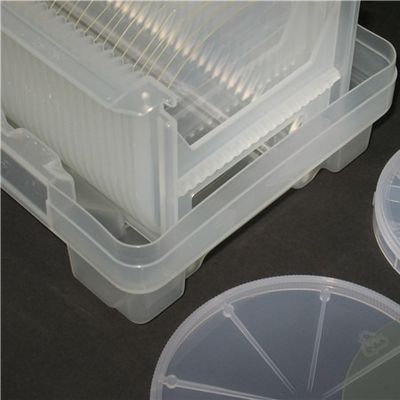

| প্যাকেজিং বিবরণ: | ক্যাসেট, জার, ফিল্ম প্যাকেজ |
| ডেলিভারি সময়: | 1-4 সপ্তাহ |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | 10000 পিস/মাস |
|
বিস্তারিত তথ্য |
|||
| উপাদান: | স্যাফায়ার ওয়েফার | টাইপ: | একক ক্রিস্টাল |
|---|---|---|---|
| আবেদন: | orward লুকিং ইনফ্রা রেড | বৃদ্ধির পদ্ধতি: | অনুভূমিকভাবে নির্দেশিত স্ফটিককরণ (HDC) |
| গলনাঙ্ক: | 2040 ডিগ্রি সে | ইয়াং'স মডুলাস (ই): | 335 জিপিএ |
| শিয়ার মডুলাস (G): | 148.1 জিপিএ | বাল্ক মডুলাস (কে): | 240 জিপিএ |
| বিশেষভাবে তুলে ধরা: | ব্রড ট্রান্সমিশন একক ক্রিস্টাল ওয়েফার,335 জিপিএ স্যাফায়ার ক্রিস্টাল,একক ক্রিস্টাল ওয়েফার |
||
পণ্যের বর্ণনা
আইআর অপটিক্যাল অ্যাপ্লিকেশনের জন্য উচ্চ স্থায়িত্ব ব্রড ট্রান্সমিশন স্যাফায়ার ওয়েফার
নীলকান্তমণি ব্যবহার করা হয় এর স্থায়িত্ব এবং ক্ষয়/ক্ষয় প্রতিরোধের জন্য, প্রায়শই এটি একটি খুব বিস্তৃত ট্রান্সমিশন পরিসীমা থাকাকালীন উচ্চ তাপ সহ্য করার ক্ষমতার সাথে একত্রিত হয়।অ্যাপ্লিকেশন অন্তর্ভুক্ত:
· উইন্ডোজ - সেন্সর এবং অন্যান্য অপটিক্সের জন্য FLIR (ফরওয়ার্ড লুকিং ইনফ্রা রেড) উইন্ডো।একটি বিস্তৃত বর্ণালী পরিসরে অপটিক্যাল স্বচ্ছতা এই অ্যাপ্লিকেশনটিতে স্থায়িত্বের সাথে একত্রিত হয়।
· জানালা - লবণ এবং ফুঁকানো বালির পরিবেশে ক্ষয় প্রতিরোধের জন্য, নরম, আরও ভঙ্গুর IR ট্রান্সমিটিং উপকরণের পরিবর্তে প্রচলিত জানালা এবং গম্বুজ আকারে নীলকান্তমণি ব্যবহার করা হয়।
· কাউন্টারমেজার ল্যাম্প - স্যাফায়ার ফ্ল্যাশ ল্যাম্প আইআরসিএম (ইনফ্রা রেড কাউন্টারমেজার) এ ব্যবহৃত হয়।নীলকান্তমণির উচ্চ তাপমাত্রা কর্মক্ষমতা এই অ্যাপ্লিকেশনে বিস্তৃত বর্ণালী পরিসরের সাথে মিলিত হয়।
অপটিক্যাল বৈশিষ্ট্য
|
সংক্রমণ |
0.17 থেকে 5.5 um |
|
প্রতিসরাঙ্ক |
1.75449 (o) 1.74663 (e) 1.06 um এ |
|
প্রতিফলন ক্ষতি |
ও-রশ্মির জন্য 1.06 মাইক্রন (2 পৃষ্ঠতল) এ - 11.7%;ই-রশ্মির জন্য - 14.2% |
|
শোষণ সূচক |
0.3 x 10-3 সেমি-1 2.4 um এ |
|
dN/dT |
13.7 x 10-6 5.4 um এ |
|
dn/dm = 0 |
1.5 উম |
|
ওরিয়েন্টেশন |
আর-প্লেন, সি-প্লেন, এ-প্লেন, এম-প্লেন বা একটি নির্দিষ্ট ওরিয়েন্টেশন |
|
ওরিয়েন্টেশন সহনশীলতা |
± 0.3° |
|
ব্যাস |
2 ইঞ্চি, 3 ইঞ্চি, 4 ইঞ্চি, 6 ইঞ্চি, 8 ইঞ্চি বা অন্যান্য |
|
ব্যাস সহনশীলতা |
2 ইঞ্চির জন্য 0.1 মিমি, 3 ইঞ্চির জন্য 0.2 মিমি, 4 ইঞ্চির জন্য 0.3 মিমি, 6 ইঞ্চির জন্য 0.5 মিমি |
|
পুরুত্ব |
0.25 মিমি, 0.33 মিমি, 0.43 মিমি, 0.65 মিমি, 1 মিমি বা অন্যান্য; |
|
পুরুত্ব সহনশীলতা |
25μm |
|
প্রাথমিক সমতল দৈর্ঘ্য |
2 ইঞ্চির জন্য 16.0±1.0mm, 3 ইঞ্চির জন্য 22.0±1.0mm, 4 ইঞ্চির জন্য 30.0±1.5mm, 6 ইঞ্চির জন্য 47.5/50.0±2.0mm |
|
প্রাথমিক ফ্ল্যাট ওরিয়েন্টেশন |
এ-প্লেন (1 1-2 0 ) ± 0.2°;সি-প্লেন (0 0-0 1 ) ± 0.2°, প্রক্ষিপ্ত সি-অক্ষ 45 +/- 2° |
|
টিটিভি |
2 ইঞ্চির জন্য ≤10µm, 3 ইঞ্চির জন্য ≤15µm, 4 ইঞ্চির জন্য ≤20µm, 6 ইঞ্চির জন্য ≤25µm |
|
ধনুক |
2 ইঞ্চির জন্য ≤10µm, 3 ইঞ্চির জন্য ≤15µm, 4 ইঞ্চির জন্য ≤20µm, 6 ইঞ্চির জন্য ≤25µm |
|
সামনের সারফেস |
এপি-পলিশ (সি-প্লেনের জন্য Ra< 0.3nm, অন্যান্য অভিযোজনের জন্য 0.5nm) |
|
ব্যাক সারফেস |
ফাইন গ্রাউন্ড (Ra=0.6μm~1.4μm) বা এপি-পালিশ |
|
প্যাকেজিং |
একটি ক্লাস 100 পরিষ্কার রুম পরিবেশে প্যাকেজ |
গ্রহণযোগ্যতা চেক
1. পণ্য ভঙ্গুর হয়.আমরা পর্যাপ্তভাবে এটি প্যাক করেছি এবং এটিকে ভঙ্গুর লেবেল করেছি।আমরা পরিবহন মান নিশ্চিত করতে চমৎকার দেশীয় এবং আন্তর্জাতিক এক্সপ্রেস কোম্পানির মাধ্যমে সরবরাহ করি।
2. পণ্য প্রাপ্তির পরে, দয়া করে যত্ন সহকারে পরিচালনা করুন এবং বাইরের শক্ত কাগজটি ভাল অবস্থায় আছে কিনা তা পরীক্ষা করুন।সাবধানে বাইরের শক্ত কাগজ খুলুন এবং প্যাকিং বাক্সগুলি প্রান্তিককরণে আছে কিনা তা পরীক্ষা করুন।আপনি তাদের বাইরে নিয়ে যাওয়ার আগে একটি ছবি তুলুন।
3. পণ্যগুলি প্রয়োগ করার সময় দয়া করে একটি পরিষ্কার ঘরে ভ্যাকুয়াম প্যাকেজটি খুলুন।
4. কুরিয়ারের সময় পণ্যগুলি ক্ষতিগ্রস্ত হলে, অনুগ্রহ করে একটি ছবি তুলুন বা অবিলম্বে একটি ভিডিও রেকর্ড করুন।প্যাকেজিং বাক্স থেকে ক্ষতিগ্রস্ত পণ্যগুলিকে বের করবেন না!অবিলম্বে আমাদের সাথে যোগাযোগ করুন এবং আমরা সমস্যাটি ভালভাবে সমাধান করব।
