মাইক্রোব্যালেন্স অসিলেটরগুলির জন্য AT কাট পিজোইলেকট্রিক ওয়েফার কোয়ার্টজ খালি
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | BonTek |
| সাক্ষ্যদান: | ISO:9001 |
| মডেল নম্বার: | আলফা কোয়ার্টজ |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 100 পিসি |
|---|---|
| মূল্য: | আলোচনাযোগ্য |
| প্যাকেজিং বিবরণ: | ক্যাসেট / জার, PE ফেনা সঙ্গে একটি শক্ত কাগজ রাখা. |
| ডেলিভারি সময়: | 1-4 সপ্তাহ |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | 200000 পিসি / মাস |
|
বিস্তারিত তথ্য |
|||
| পণ্য: | কোয়ার্টজ খালি | উপাদান: | α কোয়ার্টজ |
|---|---|---|---|
| ফ্রিকোয়েন্সি: | এচিং দ্বারা 1MHz~70MHz | ঘূর্ণন: | AT কাট |
| আকার: | Φ8 মিমি, 10 মিমি, 20 × 20 মিমি, কাস্টমাইজড | আদেশ: | মৌলিক; 3য় ওভারটোন; ৫ম ওভারটোন |
| পৃষ্ঠতল: | #1000(9u); #1000(9u); #2000(7u); #2000(7u); #3000(5u); #3000(5 | ডায়োপট্রিক: | প্ল্যানো-প্ল্যানো, প্ল্যানো-উত্তল, দ্বি-উত্তল |
| বিশেষভাবে তুলে ধরা: | অসিলেটর AT কাট কোয়ার্টজ ব্ল্যাঙ্কস,পিজোইলেকট্রিক ওয়েফার কোয়ার্টজ ব্ল্যাঙ্কস,এটি কাট পিজোইলেকট্রিক ওয়েফার 1MHz |
||
পণ্যের বর্ণনা
AT কাট কোয়ার্টজ খালি অসিলেটরে মাইক্রোব্যালেন্সে ব্যবহৃত হয়
এটি-কাট কোয়ার্টজ স্ফটিকগুলি অসিলেটর থেকে মাইক্রোব্যালেন্স পর্যন্ত অ্যাপ্লিকেশনগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।এটি-কাট কোয়ার্টজ স্ফটিকগুলির একটি গুরুত্বপূর্ণ বৈশিষ্ট্য হল যে এই ধরনের স্ফটিকগুলির অনুরণিত ফ্রিকোয়েন্সি প্রথম-ক্রমের তাপমাত্রা থেকে স্বাধীন, যা ভর সংবেদন এবং সময় প্রয়োগের জন্য পছন্দনীয়।AT কাট ক্রিস্টাল পুরুত্বের শিয়ার মোডে কম্পন করে - কাটিং পৃষ্ঠে প্রয়োগ করা ভোল্টেজ স্ফটিকের ভিতরে শিয়ার স্ট্রেস তৈরি করে।এই উদাহরণে, ফ্রিকোয়েন্সি ডোমেনে সিস্টেমের যান্ত্রিক প্রতিক্রিয়ার উপর জোর দিয়ে AT কাট পুরুত্বের শিয়ার অসিলেটরের কম্পন বিশ্লেষণ করা হয়।যান্ত্রিক অনুরণনের উপর সিরিজ ক্যাপাসিটারগুলির প্রভাবও বিশ্লেষণ করা হয়।সিরিজ ক্যাপাসিটার যোগ করা ক্রিস্টাল অসিলেটর টিউন করার জন্য একটি সাধারণ কৌশল।
|
ওরিয়েন্টেশন |
AT-কাট, ইত্যাদি |
|
কোণ সহনশীলতা |
থিটা কোণ: ±5″, ±10″, ±15″, ±30″, ±1′, ±2′, …, ইত্যাদি। |
|
ফি কোণ: ±5′, ±10′, ±15′, ±30′, …, ইত্যাদি। |
|
|
আকার |
বৃত্তাকার (3.0mm～8")/ বর্গক্ষেত্র (1.6x1.6mm～48x48mm বা বড়)/ SMD (1.2x2.4mm উপরে) |
|
আকার সহনশীলতা |
±0.01mm,+/-0.005mm, +/-0.0005mm, আকার অনুযায়ী |
|
ফ্রিকোয়েন্সি |
AT-Cut ফান্ডামেন্টালের জন্য 1 Mhz পর্যন্ত 54Mhz পর্যন্ত;Etching দ্বারা 70Mhz পর্যন্ত |
|
সমান |
অনুরোধ অনুযায়ী: ফ্ল্যাটটি ±10 ডিগ্রির মধ্যে X অক্ষের লম্ব হতে হবে |
|
পৃষ্ঠতল |
#1000(9u);#2000(7u);#3000(5u);#4000(3u) (SiC);পালিশ (সেরিয়াম অক্সাইড) এবং খোদাই করা Std |
|
ওভারটোন |
মৌলিক;তৃতীয় ওভারটোন (৩য়);পঞ্চম ওভারটোন (৫ম) |
|
ডায়োপট্রিক |
প্ল্যানো-উত্তল: 0.5 ডায়োপট্রিক～10 ডায়োপট্রিক দ্বি-উত্তল: 10 ডায়োপট্রিক～15 ডায়োপট্রিক |
|
উপাদান |
কালচারড কোয়ার্টজ ক্রিস্টাল |
|
Q-মান |
ন্যূনতম 1.8x10^6, 2.4x10^6 থেকে 3.0x10^6 IEC মান |
|
ইসিডি |
সর্বোচ্চ 2 /c㎡, 10/c㎡, সর্বোচ্চ 30/c㎡, সর্বোচ্চ 100/c㎡, সর্বোচ্চ 300/c㎡;সুইপ্ট কোয়ার্টজ |
|
অন্তর্ভুক্তি |
Ia, Ib, I, II, III গ্রেড |
|
শ্রেণী |
জেড বার, ওয়াই বার, বা সুইপ্ট কোয়ার্টজ |
FAQs:
- প্রশ্নঃ আপনি প্রধানত কাজ কি পণ্য?
ক:আমরা নিজেদেরকে পাইজো ওয়েফার বিশেষজ্ঞ হিসাবে দেখি।আমরা প্রায় 30 বছর আগে চীনে একক ক্রিস্টাল কোয়ার্টজের সাথে প্রথম কাজ করেছি।তারপর ধীরে ধীরে আমরা LiNbO3, LiTaO3, কোয়ার্টজ গ্লাস, LGS, CTGS ইত্যাদি ক্ষেত্রে পা রাখি। বিশেষ করে, আপনি যদি পাইজো কোয়ার্টজ সরবরাহকারী খুঁজছেন, তাহলে আমরাই চূড়ান্ত পছন্দ!আমরা প্রতি বছর লক্ষ লক্ষ কোয়ার্টজ ফাঁকা রপ্তানি করি কারণ আমরা উচ্চতর কোণ নির্ভুলতার সাথে AT, SC এবং IT কাটগুলি আয়ত্ত করি।
- প্রশ্ন: আপনি পণ্য কাস্টমাইজেশন গ্রহণ করতে পারেন?
ক:হ্যা অবশ্যই.আমরা আপনার অনুরোধ অনুযায়ী বানোয়াট করতে পারেন.এছাড়াও, আমরা পাইজো ওয়েফার নিয়ে এত অভিজ্ঞ যে আপনি যদি আপনার পছন্দ সম্পর্কে 100% নিশ্চিত না হন তবে আমরা আপনাকে প্রাসঙ্গিক পরামর্শ দিতে পারি।এছাড়াও, আমাদের কাছে কিছু স্ট্যান্ডার্ড ওয়েফার রয়েছে, অনুগ্রহ করে আমাদের সাথে যোগাযোগ করুন।
গ্রহণযোগ্যতা চেক

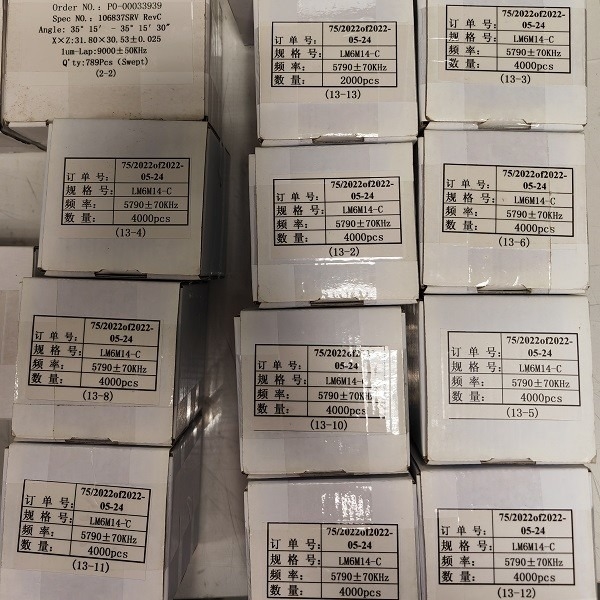

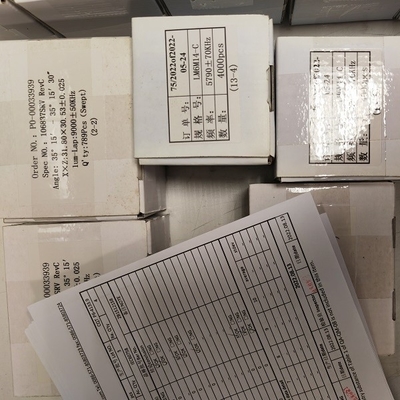

- পণ্যটি ভঙ্গুর।আমরা পর্যাপ্তভাবে এটি প্যাক করেছি এবং এটি ভঙ্গুর লেবেল করেছি।আমরা পরিবহন মান নিশ্চিত করতে চমৎকার দেশীয় এবং আন্তর্জাতিক এক্সপ্রেস কোম্পানির মাধ্যমে সরবরাহ করি।
- পণ্য প্রাপ্তির পরে, দয়া করে যত্ন সহকারে পরিচালনা করুন এবং বাইরের শক্ত কাগজটি ভাল অবস্থায় আছে কিনা তা পরীক্ষা করুন।বাইরের শক্ত কাগজটি সাবধানে খুলুন এবং প্যাকিং বাক্সগুলি সারিবদ্ধ অবস্থায় আছে কিনা তা পরীক্ষা করুন।তাদের বের করার আগে একটি ছবি তুলুন।
আমি
- পণ্যগুলি প্রয়োগ করার সময় দয়া করে একটি পরিষ্কার ঘরে ভ্যাকুয়াম প্যাকেজটি খুলুন।
- কুরিয়ার করার সময় পণ্যগুলি ক্ষতিগ্রস্ত হলে, অনুগ্রহ করে একটি ছবি তুলুন বা অবিলম্বে একটি ভিডিও রেকর্ড করুন।প্যাকেজিং বাক্সের বাইরে ক্ষতিগ্রস্ত পণ্য নেবেন না!অবিলম্বে আমাদের সাথে যোগাযোগ করুন এবং আমরা সমস্যাটি ভালভাবে সমাধান করব।
