ওভেন স্টেবিলাইজড অসিলেটরের জন্য SC কাট ডাবল রোটেটেড কোয়ার্টজ ক্রিস্টাল ব্ল্যাঙ্ক
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | BonTek |
| সাক্ষ্যদান: | ISO:14001 |
| মডেল নম্বার: | একক ক্রিস্টাল কোয়ার্টজ |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 50 পিসি |
|---|---|
| মূল্য: | আলোচনাযোগ্য |
| প্যাকেজিং বিবরণ: | ক্যাসেট / জার, PE ফেনা সঙ্গে একটি শক্ত কাগজ রাখা. |
| ডেলিভারি সময়: | 1-4 সপ্তাহ |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | 200000 পিসি / মাস |
|
বিস্তারিত তথ্য |
|||
| পণ্য: | কালচারড কোয়ার্টজ ক্রিস্টাল | পুরুত্ব / ফ্রিকোয়েন্সি: | এচিং দ্বারা 1MHz~70MHz |
|---|---|---|---|
| ঘূর্ণন: | SC-কাট, AT-কাট | θ কোণ: | ±10″, ±15″, ±30″, ±1′, ±2′, …, ইত্যাদি। |
| আকার: | Φ8 মিমি, 10 মিমি； 20 × 20 মিমি ইত্যাদি। | আদেশ: | মৌলিক; 3য় ওভারটোন; ৫ম ওভারটোন |
| পৃষ্ঠতল: | #1000(9u); #1000(9u); #2000(7u); #2000(7u); #3000(5u); #3000(5 | ডায়োপট্রিক: | প্ল্যানো-উত্তল: 0.5 ডায়োপট্রিক～10 ডায়োপট্রিক দ্বি-উত্তল: 10 ডায়োপট্রিক～15 ডায়োপট্রিক |
| বিশেষভাবে তুলে ধরা: | দ্বিগুণ ঘোরানো কোয়ার্টজ ক্রিস্টাল ব্ল্যাঙ্ক,এসসি কাট কোয়ার্টজ ক্রিস্টাল ব্ল্যাঙ্ক,ওভেন স্টেবিলাইজড অসিলেটর কোয়ার্টজ পাইজোইলেকট্রিক ওয়েফার |
||
পণ্যের বর্ণনা
ওভেন-স্ট্যাবিলাইজড অসিলেটরের জন্য SC কাট ডাবল রোটেটেড কোয়ার্টজ ক্রিস্টাল ব্ল্যাঙ্ক
1974 সালে বিকশিত একটি বিশেষ কাট (স্ট্রেস কমপেনসেটেড) হল একটি ডাবল-রোটেটেড কাট (35°15' এবং 21°54') কম ফেজ নয়েজ এবং ভাল বার্ধক্য বৈশিষ্ট্য সহ ওভেন-স্ট্যাবিলাইজড অসিলেটরগুলির জন্য।যান্ত্রিক চাপের প্রতি কম সংবেদনশীল।দ্রুত ওয়ার্ম-আপ গতি, উচ্চ Q, ভাল ক্লোজ-ইন ফেজ শব্দ, মাধ্যাকর্ষণ ভেক্টরের বিরুদ্ধে স্থানিক অভিযোজনে কম সংবেদনশীলতা এবং কম্পনের প্রতি কম সংবেদনশীলতা রয়েছে।এর ফ্রিকোয়েন্সি ধ্রুবক হল 1.797 MHz⋅mm।কাপল মোডগুলি AT কাটের চেয়ে খারাপ, প্রতিরোধ ক্ষমতা বেশি থাকে;ওভারটোনগুলির মধ্যে রূপান্তর করতে অনেক বেশি যত্নের প্রয়োজন।AT কাটের মতো একই ফ্রিকোয়েন্সিতে কাজ করে।ফ্রিকোয়েন্সি-তাপমাত্রার বক্ররেখা হল একটি তৃতীয় ক্রম নিম্নগামী প্যারাবোলা যার ইনফ্লেকশন পয়েন্ট 95 °C এবং AT কাটের তুলনায় অনেক কম তাপমাত্রা সংবেদনশীলতা।
|
ওরিয়েন্টেশন |
AT, SC, IT, …, ইত্যাদি |
|
কোণ সহনশীলতা |
থিটা কোণ: ±5″, ±10″, ±15″, ±30″, ±1′, ±2′, …, ইত্যাদি। |
|
ফি কোণ: ±5′, ±10′, ±15′, ±30′, …, ইত্যাদি। |
|
|
আকার |
বৃত্তাকার (3.0mm～8")/ বর্গক্ষেত্র (1.6x1.6mm～48x48mm বা বড়)/ SMD (1.2x2.4mm উপরে) |
|
আকার সহনশীলতা |
±0.01mm,+/-0.005mm, +/-0.0005mm, আকার অনুযায়ী |
|
ফ্রিকোয়েন্সি |
AT-Cut ফান্ডামেন্টালের জন্য 1 Mhz পর্যন্ত 54Mhz পর্যন্ত;Etching দ্বারা 70Mhz পর্যন্ত |
|
সমান |
অনুরোধ অনুযায়ী: ফ্ল্যাটটি ±10 ডিগ্রির মধ্যে X অক্ষের লম্ব হতে হবে |
|
পৃষ্ঠতল |
#1000(9u);#2000(7u);#3000(5u);#4000(3u) (SiC);পালিশ (সেরিয়াম অক্সাইড) এবং খোদাই করা Std |
|
ওভারটোন |
মৌলিক;তৃতীয় ওভারটোন (৩য়);পঞ্চম ওভারটোন (৫ম) |
|
ডায়োপট্রিক |
প্ল্যানো-উত্তল: 0.5 ডায়োপট্রিক～10 ডায়োপট্রিক দ্বি-উত্তল: 10 ডায়োপট্রিক～15 ডায়োপট্রিক |
|
উপাদান |
কালচারড কোয়ার্টজ ক্রিস্টাল |
|
Q-মান |
ন্যূনতম 1.8x10^6, 2.4x10^6 থেকে 3.0x10^6 IEC মান |
|
ইসিডি |
সর্বোচ্চ 2 /c㎡, 10/c㎡, সর্বোচ্চ 30/c㎡, সর্বোচ্চ 100/c㎡, সর্বোচ্চ 300/c㎡;সুইপ্ট কোয়ার্টজ |
|
অন্তর্ভুক্তি |
Ia, Ib, I, II, III গ্রেড |
|
সুইপ্ট |
জেড বার, ওয়াই বার, বা সুইপ্ট কোয়ার্টজ |
গ্রহণযোগ্যতা চেক

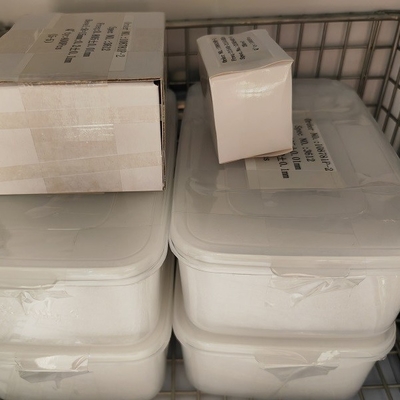

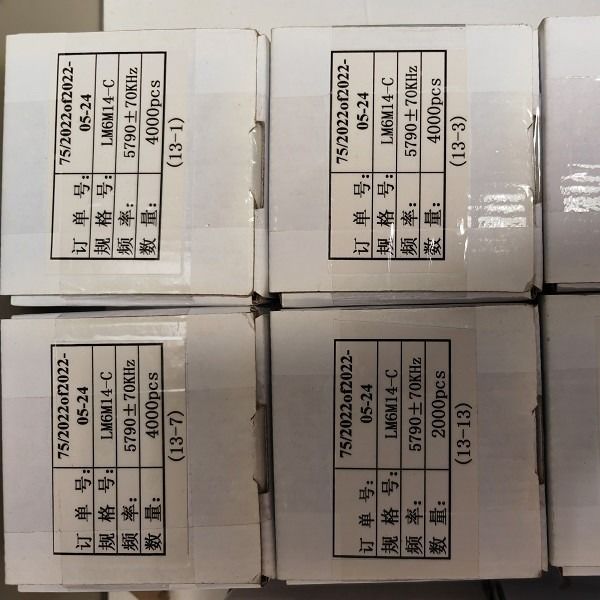

- পণ্যটি ভঙ্গুর।আমরা পর্যাপ্তভাবে এটি প্যাক করেছি এবং এটি ভঙ্গুর লেবেল করেছি।আমরা পরিবহন মান নিশ্চিত করতে চমৎকার দেশীয় এবং আন্তর্জাতিক এক্সপ্রেস কোম্পানির মাধ্যমে সরবরাহ করি।
- পণ্য প্রাপ্তির পরে, দয়া করে যত্ন সহকারে পরিচালনা করুন এবং বাইরের শক্ত কাগজটি ভাল অবস্থায় আছে কিনা তা পরীক্ষা করুন।বাইরের শক্ত কাগজটি সাবধানে খুলুন এবং প্যাকিং বাক্সগুলি সারিবদ্ধ অবস্থায় আছে কিনা তা পরীক্ষা করুন।তাদের বের করার আগে একটি ছবি তুলুন।
আমি
- পণ্যগুলি প্রয়োগ করার সময় দয়া করে একটি পরিষ্কার ঘরে ভ্যাকুয়াম প্যাকেজটি খুলুন।
- কুরিয়ার করার সময় পণ্যগুলি ক্ষতিগ্রস্ত হলে, অনুগ্রহ করে একটি ছবি তুলুন বা অবিলম্বে একটি ভিডিও রেকর্ড করুন।প্যাকেজিং বাক্সের বাইরে ক্ষতিগ্রস্ত পণ্য নেবেন না!অবিলম্বে আমাদের সাথে যোগাযোগ করুন এবং আমরা সমস্যাটি ভালভাবে সমাধান করব।
