AT কাট কোয়ার্টজ খালি কম তাপমাত্রা এচিং 0.5MHz - 70MHz
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | BonTek |
| সাক্ষ্যদান: | ISO:9001 |
| মডেল নম্বার: | আলফা কোয়ার্টজ |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 100 পিসি |
|---|---|
| মূল্য: | আলোচনাযোগ্য |
| প্যাকেজিং বিবরণ: | ক্যাসেট / জার, PE ফেনা সঙ্গে একটি শক্ত কাগজ রাখা. |
| ডেলিভারি সময়: | 1-4 সপ্তাহ |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | 200000 পিসি / মাস |
|
বিস্তারিত তথ্য |
|||
| পণ্য: | কোয়ার্টজ খালি | উপাদান: | নিম্ন তাপমাত্রা কোয়ার্টজ |
|---|---|---|---|
| ফ্রিকোয়েন্সি: | এচিং দ্বারা 0.5MHz~70MHz | ঘূর্ণন: | AT-কাট |
| আকার: | Φ10 মিমি, 15 মিমি, 20 × 20 মিমি বা কাস্টমাইজড | আদেশ: | 1st Overtone; 1ম ওভারটোন; 3rd Overtone; 3য় ওভারটোন; 5th Overtone |
| পৃষ্ঠতল: | #1000(9u); #1000(9u); #2000(7u); #2000(7u); #3000(5u); #3000(5 | ডায়োপট্রিক: | প্ল্যানো-প্ল্যানো, প্ল্যানো-উত্তল, দ্বি-উত্তল |
| বিশেষভাবে তুলে ধরা: | নিম্ন তাপমাত্রা AT কাট কোয়ার্টজ ব্ল্যাঙ্ক,70MHz কোয়ার্টজ ক্রিস্টাল ব্ল্যাঙ্ক,AT কাট পিজোইলেকট্রিক ওয়েফার |
||
পণ্যের বর্ণনা
AT কাট কোয়ার্টজ ফাঁকা বিস্তৃত তাপমাত্রা পরিসরে কাজ করছে
AT কাট হল সবচেয়ে সাধারণ কাট, যা 1934 সালে বিকশিত হয়েছিল। প্লেটে ক্রিস্টালের x অক্ষ রয়েছে এবং এটি z (অপটিক) অক্ষ থেকে 35°15' দিকে ঝুঁকে আছে।ফ্রিকোয়েন্সি-তাপমাত্রার বক্ররেখা হল একটি সাইন-আকৃতির বক্ররেখা যা প্রায় 25-35 °C এ প্রবর্তন বিন্দু সহ।ফ্রিকোয়েন্সি ধ্রুবক আছে 1.661 MHz⋅mm।বেশিরভাগ (আনুমানিক 90% এর বেশি) সমস্ত স্ফটিক এই বৈকল্পিক।0.5 থেকে 200 মেগাহার্টজ পরিসরের জন্য বিস্তৃত তাপমাত্রা পরিসরে অপারেটিং অসিলেটরগুলির জন্য ব্যবহৃত হয়;এছাড়াও ওভেন-নিয়ন্ত্রিত অসিলেটর ব্যবহার করা হয়।যান্ত্রিক চাপের প্রতি সংবেদনশীল, তা বাহ্যিক শক্তি দ্বারা বা তাপমাত্রা গ্রেডিয়েন্ট দ্বারা সৃষ্ট।
|
ওরিয়েন্টেশন |
AT-কাট, ইত্যাদি |
|
কোণ সহনশীলতা |
থিটা কোণ: ±5″, ±10″, ±15″, ±30″, ±1′, ±2′, …, ইত্যাদি। |
|
ফি কোণ: ±5′, ±10′, ±15′, ±30′, …, ইত্যাদি। |
|
|
আকার |
বৃত্তাকার (3.0mm～8")/ বর্গক্ষেত্র (1.6x1.6mm～48x48mm বা বড়)/ SMD (1.2x2.4mm উপরে) |
|
আকার সহনশীলতা |
±0.01mm,+/-0.005mm, +/-0.0005mm, আকার অনুযায়ী |
|
ফ্রিকোয়েন্সি |
AT-Cut ফান্ডামেন্টালের জন্য 1 Mhz পর্যন্ত 54Mhz পর্যন্ত;Etching দ্বারা 70Mhz পর্যন্ত |
|
সমান |
অনুরোধ অনুযায়ী: ফ্ল্যাটটি ±10 ডিগ্রির মধ্যে X অক্ষের লম্ব হতে হবে |
|
পৃষ্ঠতল |
#1000(9u);#2000(7u);#3000(5u);#4000(3u) (SiC);পালিশ (সেরিয়াম অক্সাইড) এবং খোদাই করা Std |
|
ওভারটোন |
মৌলিক;তৃতীয় ওভারটোন (৩য়);পঞ্চম ওভারটোন (৫ম) |
|
ডায়োপট্রিক |
প্ল্যানো-উত্তল: 0.5 ডায়োপট্রিক～10 ডায়োপট্রিক দ্বি-উত্তল: 10 ডায়োপট্রিক～15 ডায়োপট্রিক |
|
উপাদান |
কালচারড কোয়ার্টজ ক্রিস্টাল |
|
Q-মান |
ন্যূনতম 1.8x10^6, 2.4x10^6 থেকে 3.0x10^6 IEC মান |
|
ইসিডি |
সর্বোচ্চ 2 /c㎡, 10/c㎡, সর্বোচ্চ 30/c㎡, সর্বোচ্চ 100/c㎡, সর্বোচ্চ 300/c㎡;সুইপ্ট কোয়ার্টজ |
|
অন্তর্ভুক্তি |
Ia, Ib, I, II, III গ্রেড |
|
শ্রেণী |
জেড বার, ওয়াই বার, বা সুইপ্ট কোয়ার্টজ |
গ্রহণযোগ্যতা চেক

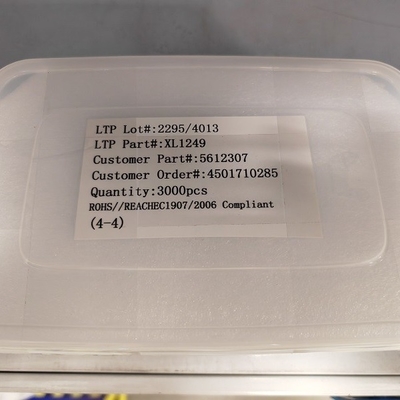

- পণ্যটি ভঙ্গুর।আমরা পর্যাপ্তভাবে এটি প্যাক করেছি এবং এটি ভঙ্গুর লেবেল করেছি।আমরা পরিবহন মান নিশ্চিত করতে চমৎকার দেশীয় এবং আন্তর্জাতিক এক্সপ্রেস কোম্পানির মাধ্যমে সরবরাহ করি।
- পণ্য প্রাপ্তির পরে, দয়া করে যত্ন সহকারে পরিচালনা করুন এবং বাইরের শক্ত কাগজটি ভাল অবস্থায় আছে কিনা তা পরীক্ষা করুন।বাইরের শক্ত কাগজটি সাবধানে খুলুন এবং প্যাকিং বাক্সগুলি সারিবদ্ধ অবস্থায় আছে কিনা তা পরীক্ষা করুন।তাদের বের করার আগে একটি ছবি তুলুন।
আমি
- পণ্যগুলি প্রয়োগ করার সময় দয়া করে একটি পরিষ্কার ঘরে ভ্যাকুয়াম প্যাকেজটি খুলুন।
- কুরিয়ার করার সময় পণ্যগুলি ক্ষতিগ্রস্ত হলে, অনুগ্রহ করে একটি ছবি তুলুন বা অবিলম্বে একটি ভিডিও রেকর্ড করুন।প্যাকেজিং বাক্সের বাইরে ক্ষতিগ্রস্ত পণ্য নেবেন না!অবিলম্বে আমাদের সাথে যোগাযোগ করুন এবং আমরা সমস্যাটি ভালভাবে সমাধান করব।
