AT SC কাট কোয়ার্টজ ক্রিস্টাল খালি একক ZTC দিয়ে দ্বিগুণ ঘোরানো
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | BonTek |
| সাক্ষ্যদান: | ISO:14001 |
| মডেল নম্বার: | একক ক্রিস্টাল কোয়ার্টজ |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 100 পিসি |
|---|---|
| মূল্য: | আলোচনাযোগ্য |

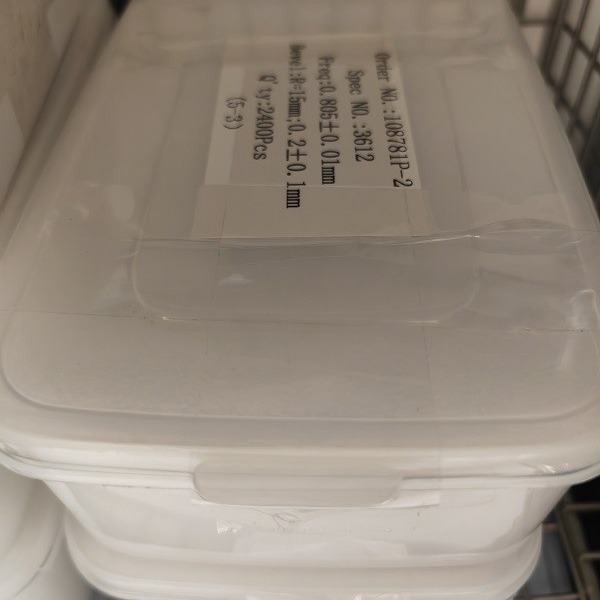

| প্যাকেজিং বিবরণ: | ক্যাসেট / জার, PE ফেনা সঙ্গে একটি শক্ত কাগজ রাখা. |
| ডেলিভারি সময়: | 1-4 সপ্তাহ |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | 200000 পিসি / মাস |
|
বিস্তারিত তথ্য |
|||
| পণ্য: | কালচারড কোয়ার্টজ | ফ্রিকোয়েন্সি: | এচিং দ্বারা 0.5MHz~70MHz |
|---|---|---|---|
| ঘূর্ণন: | AT-কাট, SC-কাট | θ কোণ: | ±10″, ±15″, ±30″, ±1′, ±2′, …, ইত্যাদি। |
| আকার: | 10mm, 15mm；10×10mm ইত্যাদি। | আদেশ: | মৌলিক; 3য় ওভারটোন; ৫ম ওভারটোন |
| পৃষ্ঠতল: | #1000(9u); #2000(7u); #3000(5u); #4000(3u); পালিশ এবং খোদাই করা Std | ডায়োপট্রিক: | প্ল্যানো-উত্তল: 0.5 ডায়োপট্রিক～10 ডায়োপট্রিক দ্বি-উত্তল: 10 ডায়োপট্রিক～15 ডায়োপট্রিক |
| বিশেষভাবে তুলে ধরা: | AT SC কাট কোয়ার্টজ ক্রিস্টাল ব্ল্যাঙ্ক,একক ঘোরানো কোয়ার্টজ ক্রিস্টাল ব্ল্যাঙ্ক,কোয়ার্টজ ক্রিস্টাল পাইজোইলেকট্রিক ওয়েফার ব্ল্যাঙ্ক |
||
পণ্যের বর্ণনা
একক এবং দ্বিগুণ ঘোরানো ATএসসি কাটZTC সহ কোয়ার্টজ ক্রিস্টাল খালি
ফ্রিকোয়েন্সি বনাম তাপমাত্রা
তাপমাত্রার একটি ফাংশন হিসাবে স্ফটিক ফ্রিকোয়েন্সি আউটপুট।তাপমাত্রার স্থিতিশীলতা হল একটি স্পেসিফিকেশন যা প্রতি বিলিয়নে ভগ্নাংশে গণনা করা হয়।SC কাট ক্রিস্টাল অসিলেটরের কর্মক্ষমতা উন্নত করতে পারে।প্রধান কারণ হল স্ফটিকের টার্নিং পয়েন্টের কাছাকাছি বক্ররেখার ঢাল।সাধারণভাবে, একই ইনফ্লেকশন পয়েন্টে, SC কাটের ঢাল AT কাটের ঢালের 1/3।আরেকটি সুবিধা হল যে SC কাটগুলি একটি বিস্তৃত তাপমাত্রা অঞ্চলে কাজ করার জন্য অভিযোজিত হয়।
ক্রিস্টাল বার্ধক্য
ক্রিস্টাল বার্ধক্য একটি সূচক কিভাবে একটি স্ফটিকের ফ্রিকোয়েন্সি তার জীবদ্দশায় পরিবর্তিত হয়।ক্রিস্টাল বার্ধক্য অসিলেটরের অমেধ্য দ্বারা সৃষ্ট হয়।বার্ধক্যের হারও প্রতি বিলিয়ন অংশে পরিমাপ করা হয়।SC কাট ক্রিস্টাল বার্ধক্যকে প্রভাবিত করে এমন কিছু কারণের প্রতি সংবেদনশীল নয়, যেমন ক্রিস্টাল ইনস্টলেশন স্ট্রেস, ক্রিস্টাল প্লেটিং স্ট্রেস, ইলেকট্রনিক পণ্যের কার্যকারিতা পরিবর্তন ইত্যাদি, এবং সরবরাহ শৃঙ্খলে সামান্য প্রভাব ফেলে।
|
ওরিয়েন্টেশন |
AT, SC, IT, …, ইত্যাদি |
|
কোণ সহনশীলতা |
থিটা কোণ: ±5″, ±10″, ±15″, ±30″, ±1′, ±2′, …, ইত্যাদি। |
|
ফি কোণ: ±5′, ±10′, ±15′, ±30′, …, ইত্যাদি। |
|
|
আকার |
বৃত্তাকার (3.0mm～8")/ বর্গক্ষেত্র (1.6x1.6mm～48x48mm বা বড়)/ SMD (1.2x2.4mm উপরে) |
|
আকার সহনশীলতা |
±0.01mm,+/-0.005mm, +/-0.0005mm, আকার অনুযায়ী |
|
ফ্রিকোয়েন্সি |
AT-Cut ফান্ডামেন্টালের জন্য 1 Mhz পর্যন্ত 54Mhz পর্যন্ত;Etching দ্বারা 70Mhz পর্যন্ত |
|
সমান |
অনুরোধ অনুযায়ী: ফ্ল্যাটটি ±10 ডিগ্রির মধ্যে X অক্ষের লম্ব হতে হবে |
|
পৃষ্ঠতল |
#1000(9u);#2000(7u);#3000(5u);#4000(3u) (SiC);পালিশ (সেরিয়াম অক্সাইড) এবং খোদাই করা Std |
|
ওভারটোন |
মৌলিক;তৃতীয় ওভারটোন (৩য়);পঞ্চম ওভারটোন (৫ম) |
|
ডায়োপট্রিক |
প্ল্যানো-উত্তল: 0.5 ডায়োপট্রিক～10 ডায়োপট্রিক দ্বি-উত্তল: 10 ডায়োপট্রিক～15 ডায়োপট্রিক |
|
উপাদান |
কালচারড কোয়ার্টজ ক্রিস্টাল |
|
Q-মান |
ন্যূনতম 1.8x10^6, 2.4x10^6 থেকে 3.0x10^6 IEC মান |
|
ইসিডি |
সর্বোচ্চ 2 /c㎡, 10/c㎡, সর্বোচ্চ 30/c㎡, সর্বোচ্চ 100/c㎡, সর্বোচ্চ 300/c㎡;সুইপ্ট কোয়ার্টজ |
|
অন্তর্ভুক্তি |
Ia, Ib, I, II, III গ্রেড |
|
সুইপ্ট |
জেড বার, ওয়াই বার, বা সুইপ্ট কোয়ার্টজ |
গ্রহণযোগ্যতা চেক
- পণ্যটি ভঙ্গুর।আমরা পর্যাপ্তভাবে এটি প্যাক করেছি এবং এটি ভঙ্গুর লেবেল করেছি।আমরা পরিবহন মান নিশ্চিত করতে চমৎকার দেশীয় এবং আন্তর্জাতিক এক্সপ্রেস কোম্পানির মাধ্যমে সরবরাহ করি।
- পণ্য প্রাপ্তির পরে, দয়া করে যত্ন সহকারে পরিচালনা করুন এবং বাইরের শক্ত কাগজটি ভাল অবস্থায় আছে কিনা তা পরীক্ষা করুন।বাইরের শক্ত কাগজটি সাবধানে খুলুন এবং প্যাকিং বাক্সগুলি সারিবদ্ধ অবস্থায় আছে কিনা তা পরীক্ষা করুন।তাদের বের করার আগে একটি ছবি তুলুন।
আমি
- পণ্যগুলি প্রয়োগ করার সময় দয়া করে একটি পরিষ্কার ঘরে ভ্যাকুয়াম প্যাকেজটি খুলুন।
- কুরিয়ার করার সময় পণ্যগুলি ক্ষতিগ্রস্ত হলে, অনুগ্রহ করে একটি ছবি তুলুন বা অবিলম্বে একটি ভিডিও রেকর্ড করুন।প্যাকেজিং বাক্সের বাইরে ক্ষতিগ্রস্ত পণ্য নেবেন না!অবিলম্বে আমাদের সাথে যোগাযোগ করুন এবং আমরা সমস্যাটি ভালভাবে সমাধান করব।
