AT SC রাউন্ড কাট কোয়ার্টজ ক্রিস্টাল খালি আইইইই স্ট্যান্ডার্ড সিঙ্গেল/ডাবল রোটেশন TCXO এর জন্য
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | BonTek |
| সাক্ষ্যদান: | ISO:14001 |
| মডেল নম্বার: | একক ক্রিস্টাল কোয়ার্টজ |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 10 খানা |
|---|---|
| মূল্য: | আলোচনাযোগ্য |

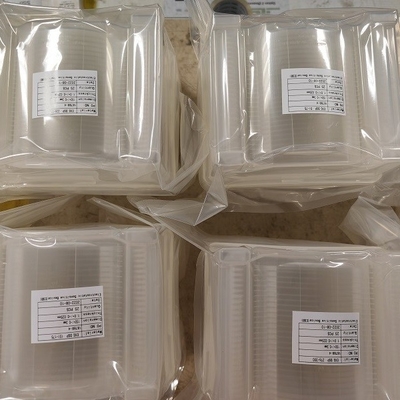

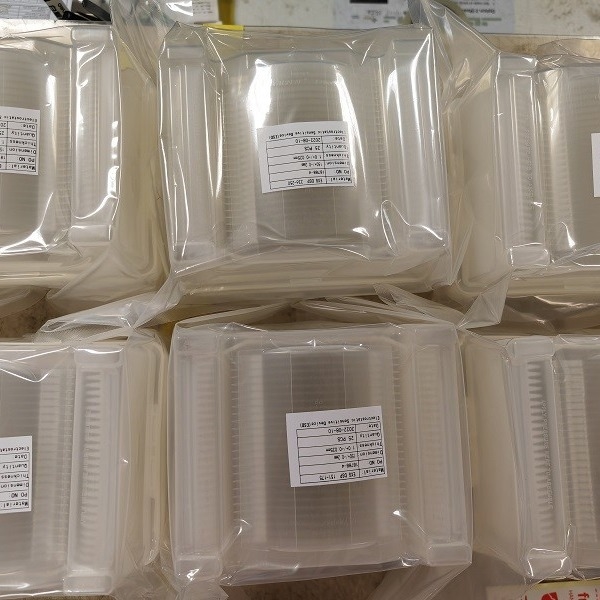

| প্যাকেজিং বিবরণ: | ক্যাসেট / জার, PE ফেনা সঙ্গে একটি শক্ত কাগজ রাখা. |
| ডেলিভারি সময়: | 1-4 সপ্তাহ |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | 200000 পিসি / মাস |
|
বিস্তারিত তথ্য |
|||
| পণ্য: | কালচারড কোয়ার্টজ ক্রিস্টাল | পুরুত্ব / ফ্রিকোয়েন্সি: | 1MHz~70MHz, 0.2mm, 0.35mm, 0.5mm |
|---|---|---|---|
| ওরিয়েন্টেশন: | ST-কাট, AT-কাট | ব্যাস: | Φ3 ইঞ্চি, 4 ইঞ্চি, 6 ইঞ্চি |
| মাত্রা: | Φ8 মিমি, 10 মিমি； 20 × 20 মিমি ইত্যাদি। | আদেশ: | মৌলিক; 3য় ওভারটোন; ৫ম ওভারটোন |
| পৃষ্ঠতল: | পোলিশ, ল্যাপ, ইচ | ডায়োপট্রিক: | প্ল্যানো-উত্তল: 0.5 ডায়োপট্রিক～10 ডায়োপট্রিক দ্বি-উত্তল: 10 ডায়োপট্রিক～15 ডায়োপট্রিক |
| বিশেষভাবে তুলে ধরা: | রাউন্ড কাট কোয়ার্টজ ক্রিস্টাল ব্ল্যাঙ্কস I,AT SC কাস্টম কাট কোয়ার্টজ ক্রিস্টাল,ডাবল রোটেশন কোয়ার্টজ ক্রিস্টাল ব্ল্যাঙ্ক |
||
পণ্যের বর্ণনা
AT ST কাট কোয়ার্টজ ক্রিস্টাল বৃত্তাকার ফাঁকা এবং ওয়েফার
পাইজোইলেক্ট্রিক পদার্থগুলি যখন চাপের শিকার হয় তখন একটি দিকনির্দেশকভাবে সম্পর্কিত বৈদ্যুতিক চার্জ প্রদর্শন করে এবং বিপরীতভাবে একটি বৈদ্যুতিক চার্জ প্রয়োগের ফলে উপাদানের মধ্যে একটি দিকনির্দেশনা সম্পর্কিত বল তৈরি হয়।একটি বিকল্প বৈদ্যুতিক ক্ষেত্রের প্রয়োগের ফলে উপাদানটি কম্পিত হবে এবং পরবর্তীকালে যান্ত্রিকভাবে অনুরণিত হবে।যেকোন যান্ত্রিক অনুরণনের ফ্রিকোয়েন্সি উপাদানের ভৌত মাত্রা, 'কাট কোণ' মূল মনো স্ফটিক স্ফটিকের স্ফটিক অক্ষ, পরিবেষ্টিত তাপমাত্রা এবং সংশ্লিষ্ট যান্ত্রিক বা বৈদ্যুতিক উপাদানগুলির কোনো পরিবর্তনকারী প্রভাব দ্বারা নির্ধারিত হয়।
ক্রিস্টালাইজড কোয়ার্টজের বৈশিষ্ট্যগুলির মধ্যে রয়েছে এর উচ্চ রাসায়নিক এবং যান্ত্রিক স্থিতিশীলতা এবং একটি নিম্ন তাপমাত্রার গুণাঙ্ক, যার ফলে পরিবেষ্টিত তাপমাত্রার যে কোনও পরিবর্তনের জন্য অনুরণিত ফ্রিকোয়েন্সিতে একটি ছোট পরিবর্তন হয়, একই সাথে অনুরণনে খুব উচ্চ Q সহ।এটি প্রাকৃতিকভাবে ঘটে এবং সমস্ত প্রাথমিক পরীক্ষামূলক কাজ প্রাকৃতিক স্ফটিকযুক্ত কোয়ার্টজ ব্যবহার করে করা হয়েছিল।
|
ওরিয়েন্টেশন |
AT, SC, IT, …, ইত্যাদি |
|
কোণ সহনশীলতা |
থিটা কোণ: ±5″, ±10″, ±15″, ±30″, ±1′, ±2′, …, ইত্যাদি। |
|
ফি কোণ: ±5′, ±10′, ±15′, ±30′, …, ইত্যাদি। |
|
|
আকার |
বৃত্তাকার (3.0mm～8")/ বর্গক্ষেত্র (1.6x1.6mm～48x48mm বা বড়)/ SMD (1.2x2.4mm উপরে) |
|
আকার সহনশীলতা |
±0.01mm,+/-0.005mm, +/-0.0005mm, আকার অনুযায়ী |
|
ফ্রিকোয়েন্সি |
AT-Cut ফান্ডামেন্টালের জন্য 1 Mhz পর্যন্ত 54Mhz পর্যন্ত;Etching দ্বারা 70Mhz পর্যন্ত |
|
সমান |
অনুরোধ অনুযায়ী: ফ্ল্যাটটি ±10 ডিগ্রির মধ্যে X অক্ষের লম্ব হতে হবে |
|
পৃষ্ঠতল |
#1000(9u);#2000(7u);#3000(5u);#4000(3u) (SiC);পালিশ (সেরিয়াম অক্সাইড) এবং খোদাই করা Std |
|
ওভারটোন |
মৌলিক;তৃতীয় ওভারটোন (৩য়);পঞ্চম ওভারটোন (৫ম) |
|
ডায়োপট্রিক |
প্ল্যানো-উত্তল: 0.5 ডায়োপট্রিক～10 ডায়োপট্রিক দ্বি-উত্তল: 10 ডায়োপট্রিক～15 ডায়োপট্রিক |
|
উপাদান |
কালচারড কোয়ার্টজ ক্রিস্টাল |
|
Q-মান |
ন্যূনতম 1.8x10^6, 2.4x10^6 থেকে 3.0x10^6 IEC মান |
|
ইসিডি |
সর্বোচ্চ 2 /c㎡, 10/c㎡, সর্বোচ্চ 30/c㎡, সর্বোচ্চ 100/c㎡, সর্বোচ্চ 300/c㎡;সুইপ্ট কোয়ার্টজ |
|
অন্তর্ভুক্তি |
Ia, Ib, I, II, III গ্রেড |
|
সুইপ্ট |
জেড বার, ওয়াই বার, বা সুইপ্ট কোয়ার্টজ |
গ্রহণযোগ্যতা চেক
- পণ্যটি ভঙ্গুর।আমরা পর্যাপ্তভাবে এটি প্যাক করেছি এবং এটি ভঙ্গুর লেবেল করেছি।আমরা পরিবহন মান নিশ্চিত করতে চমৎকার দেশীয় এবং আন্তর্জাতিক এক্সপ্রেস কোম্পানির মাধ্যমে সরবরাহ করি।
- পণ্য প্রাপ্তির পরে, দয়া করে যত্ন সহকারে পরিচালনা করুন এবং বাইরের শক্ত কাগজটি ভাল অবস্থায় আছে কিনা তা পরীক্ষা করুন।বাইরের শক্ত কাগজটি সাবধানে খুলুন এবং প্যাকিং বাক্সগুলি সারিবদ্ধ অবস্থায় আছে কিনা তা পরীক্ষা করুন।তাদের বের করার আগে একটি ছবি তুলুন।
আমি
- পণ্যগুলি প্রয়োগ করার সময় দয়া করে একটি পরিষ্কার ঘরে ভ্যাকুয়াম প্যাকেজটি খুলুন।
- কুরিয়ার করার সময় পণ্যগুলি ক্ষতিগ্রস্ত হলে, অনুগ্রহ করে একটি ছবি তুলুন বা অবিলম্বে একটি ভিডিও রেকর্ড করুন।প্যাকেজিং বাক্সের বাইরে ক্ষতিগ্রস্ত পণ্য নেবেন না!অবিলম্বে আমাদের সাথে যোগাযোগ করুন এবং আমরা সমস্যাটি ভালভাবে সমাধান করব।
