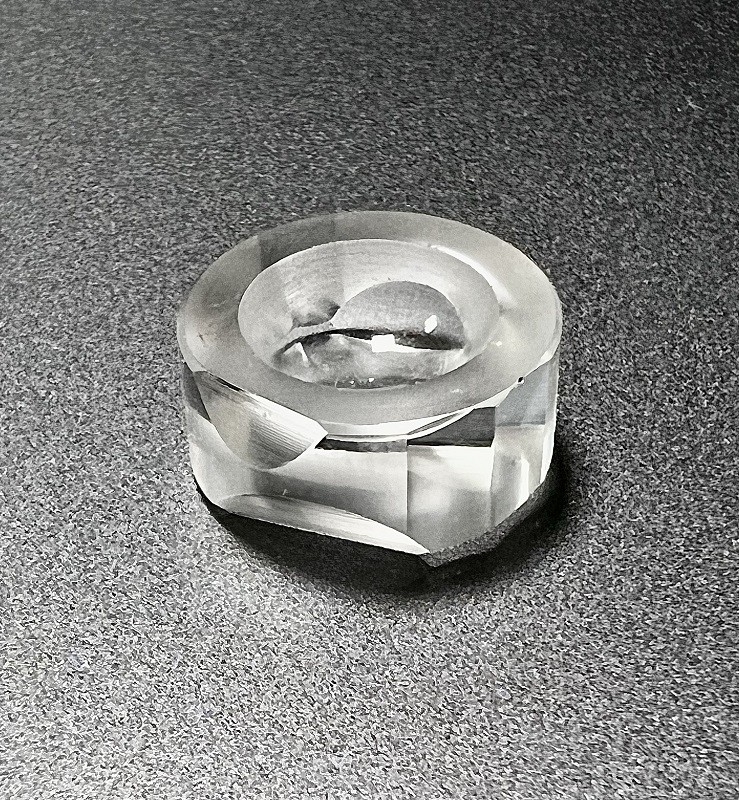

বেধ শিয়ার মোড প্রেসার সেন্সরের জন্য AT কাট প্রলিপ্ত কোয়ার্টজ এন্ড ক্যাপ

বেধ শিয়ার মোড প্রেসার সেন্সরের জন্য AT কাট প্রলিপ্ত কোয়ার্টজ এন্ডক্যাপ

দ্বৈত-মোডপুরুত্ব-শিয়ার প্রেসার সেন্সর তেল ও গ্যাস শিল্পে ব্যবহৃত হয়।এটি চাপ এবং তাপমাত্রা উভয়ই পরিমাপ করে এবং পূর্ববর্তী ডিজাইনের তুলনায় বর্ধিত রেজোলিউশন প্রদান করে।কোয়ার্টজ প্রেসার সেন্সর ডিজাইনের জন্য পরিসীমা এবং সংবেদনশীলতা রেজোনেটর এবং এন্ডক্যাপের মাত্রা এবং ক্রিস্টালোগ্রাফিক ওরিয়েন্টেশন দ্বারা নির্ধারিত হয়।ডিজাইনের কর্মক্ষমতার উদ্দেশ্যগুলির মধ্যে রয়েছে সর্বোচ্চ তাপমাত্রায় সম্পূর্ণ স্কেল (5000 psig বা 34.474 x lo6 Pa) এর বেশি চাপে বারবার সাইক্লিং সহ্য করার ক্ষমতা।সেন্সরের অতিরিক্ত কর্মক্ষমতা উদ্দেশ্যগুলির মধ্যে রয়েছে সম্পূর্ণ স্কেলের চাপের &0.025% এর চেয়ে সঠিকতা, &0.015% পূর্ণ স্কেলের চেয়ে ভাল পুনরাবৃত্তিযোগ্যতা এবং 0.01 psi (68.95 Pa) এর চেয়ে ভাল রেজোলিউশন।

নকশার একটি অনন্য বৈশিষ্ট্য হল একটি বৃহৎ সিলিং এলাকা যা জয়েন্টের মাধ্যমে অনুরণন যন্ত্রে প্রেরিত চাপ কমানোর জন্য।সিলিং মুখের সংলগ্ন, সিলিন্ডারের প্রাচীরটি সিলিন্ডার বোরের কেন্দ্র থেকে দূরে সরে যায়, সিলিন্ডারের প্রাচীরের পুরুত্ব হ্রাস করে এবং ভিতরের বোরের ব্যাসার্ধ বৃদ্ধি করে।পুনঃপ্রবেশকারী এন্ডক্যাপ ডিজাইনে জয়েন্টের চাপ কমানোর জন্য রেজোনেটর ইন্টারফেসে একটি মোটা সিলিন্ডার প্রাচীর এবং এন্ডক্যাপের দৃঢ়তা কমাতে এবং সংবেদনশীলতা বাড়াতে জয়েন্ট থেকে দূরে একটি পাতলা সিলিন্ডার প্রাচীর ব্যবহার করে।

BonTek কোয়ার্টজ এন্ডক্যাপ এবং কোয়ার্টজ রেজোনেটর প্রদান করতে পারে, উভয়ই AT-Cut পুরুত্ব-শিয়ার মোড।
