4 ইঞ্চি LNOI ওয়েফার কমপ্যাক্ট ফটোনিক ইন্টিগ্রেশন অর্জন
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | BonTek |
| সাক্ষ্যদান: | ISO:9001, ISO:14001 |
| মডেল নম্বার: | LNOI ওয়েফার |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 25 পিসি |
|---|---|
| মূল্য: | $2000/pc |
| প্যাকেজিং বিবরণ: | ক্যাসেট/ জার প্যাকেজ, ভ্যাকুয়াম সিল |
| ডেলিভারি সময়: | 1-4 সপ্তাহ |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | 50000 পিসিএস/মাস |
|
বিস্তারিত তথ্য |
|||
| পণ্য: | LiNbO3 ইনসুলেটরে | ব্যাস: | 4 ইঞ্চি, Φ100 মিমি |
|---|---|---|---|
| উপরের স্তর: | লিথিয়াম নিওবেট | শীর্ষ বেধ: | 300~600nm |
| ইনসোলেশন: | SiO2 থার্মাল অক্সাইড | ইনসোলেশন বেধ: | 2000±15nm; 3000±50nm; 4700±100nm |
| স্তর: | সিলিকন | আবেদন: | অপটিক্যাল ওয়েভগাইড এবং মাইক্রোওয়েভগাইড |
| বিশেষভাবে তুলে ধরা: | LNOI পাইজোইলেকট্রিক ওয়েফার,4 ইঞ্চি LNOI ওয়েফার,300nm LiNbO3 ইনসুলেটরে |
||
পণ্যের বর্ণনা
4-ইঞ্চি LNOI ওয়েফারের সাথে কমপ্যাক্ট ফটোনিক ইন্টিগ্রেশন অর্জন করা

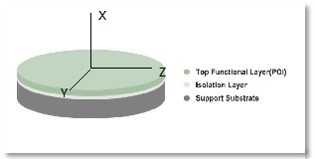

LNOI হল লিথিয়াম নিওবেট অন ইনসুলেটর, যা ইন্টিগ্রেটেড ফোটোনিক্সের ক্ষেত্রে ব্যবহৃত একটি বিশেষ সাবস্ট্রেট প্রযুক্তি।LNOI সাবস্ট্রেটগুলি লিথিয়াম niobate (LiNbO3) ক্রিস্টালের একটি পাতলা স্তরকে একটি অন্তরক স্তরে স্থানান্তর করে তৈরি করা হয়, সাধারণত সিলিকন ডাই অক্সাইড (SiO2) বা সিলিকন নাইট্রাইড (Si3N4)।এই প্রযুক্তি কমপ্যাক্ট এবং উচ্চ-পারফরম্যান্স ফটোনিক ডিভাইসগুলির বিকাশের জন্য অনন্য সুবিধা প্রদান করে।
LNOI সাবস্ট্রেটের তৈরির মধ্যে ওয়েফার বন্ধন বা আয়ন-কাটিং এর মতো কৌশলগুলি ব্যবহার করে একটি অন্তরক স্তরের সাথে LiNbO3 এর একটি পাতলা স্তরের বন্ধন জড়িত।এর ফলে এমন একটি কাঠামো তৈরি হয় যেখানে LiNbO3 একটি অ-পরিবাহী সাবস্ট্রেটে স্থগিত থাকে, বৈদ্যুতিক বিচ্ছিন্নতা প্রদান করে এবং অপটিক্যাল ওয়েভগাইড ক্ষয়ক্ষতি হ্রাস করে।
LNOI এর আবেদন:
- ইন্টিগ্রেটেড ফটোনিক্স
- অপটিক্যাল কমিউনিকেশন
- সেন্সিং এবং মেট্রোলজি
- কোয়ান্টাম অপটিক্স
| LNOI ওয়েফার | |||
| গঠন | এলএন/এসআইও2/ সি | এলটিভি/পিএলটিভি | < 1.5 μm ( 5∗5 মিমি2) / 95% |
| ব্যাস | Φ100 ± 0.2 মিমি | প্রান্ত বর্জন | 5 মিমি |
| পুরুত্ব | 500 ± 20 μm | নম | 50 μm এর মধ্যে |
| প্রাথমিক সমতল দৈর্ঘ্য | 47.5 ± 2 মিমি 57.5 ± 2 মিমি |
প্রান্ত ছাঁটাই | 2 ± 0.5 মিমি |
| ওয়েফার বেভেলিং | আর টাইপ | পরিবেশগত | Rohs 2.0 |
| শীর্ষ LN স্তর | |||
| গড় বেধ | 400/600±10 nm | অভিন্নতা | <40nm @17 পয়েন্ট |
| প্রতিসরণ সূচক | no > 2.2800, ne < 2.2100 @ 633 nm | ওরিয়েন্টেশন | X অক্ষ ± 0.3° |
| শ্রেণী | অপটিক্যাল | সারফেস রা | <0.5 এনএম |
| ত্রুটি | > 1 মিমি কিছুই নেই; ≦মোট 300 এর মধ্যে 1 মিমি |
ডিলামিনেশন | কোনোটিই নয় |
| আঁচড় | >1 সেমি কোনোটিই নয়; ≦3 এর মধ্যে 1 সেমি |
প্রাথমিক ফ্ল্যাট | +Y অক্ষের লম্ব ± 1° |
| বিচ্ছিন্নতা SiO2স্তর | |||
| গড় বেধ | 2000nm ± 15nm 3000nm ± 50nm 4700nm ± 100nm | অভিন্নতা | < ±1% @17 পয়েন্ট |
| ফ্যাবপদ্ধতি | থার্মাল অক্সাইড | প্রতিসরণ সূচক | 1.45-1.47 @ 633 এনএম |
| স্তর | |||
| উপাদান | সি | ওরিয়েন্টেশন | <100> ± 1° |
| প্রাথমিক ফ্ল্যাট ওরিয়েন্টেশন | <110> ± 1° | প্রতিরোধ ক্ষমতা | > 10 kΩ·cm |
| পিছনের দূষণ | কোনো দৃশ্যমান দাগ নেই | পিছন দিক | ইচ |
