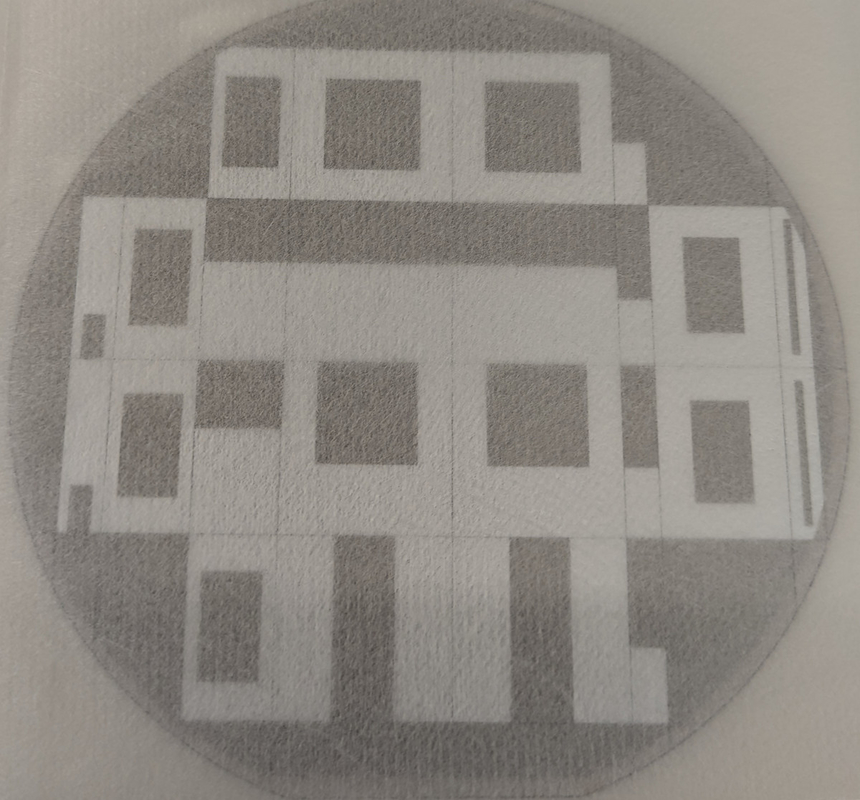

• বিপ্লবী চিপ ফ্যাব্রিকেশন যথার্থতা উদ্ভাবন এবং শ্রেষ্ঠত্ব পাইজো ইলেকট্রিক ওয়েফার
বিপ্লবী চিপ ফ্যাব্রিকেশন যথার্থতা উদ্ভাবন এবং শ্রেষ্ঠত্ব পাইজো ইলেকট্রিক ওয়েফার

বিপ্লবী চিপ ফ্যাব্রিকেশন যথার্থতা উদ্ভাবন এবং শ্রেষ্ঠত্ব পাইজো ইলেকট্রিক ওয়েফার

পণ্যের বিবরণ:

Place of Origin: China
পরিচিতিমুলক নাম: CQTGROUP
সাক্ষ্যদান: ISO:9001, ISO:14001
Model Number: Chip Fabrication

প্রদান:

Minimum Order Quantity: 1 pcs
মূল্য: আলোচনাযোগ্য
Packaging Details: Cassette/ Jar package, vaccum sealed
Delivery Time: 1-4 weeks
Payment Terms: T/T
Supply Ability: 10000 pcs/Month
ভালো দাম যোগাযোগ

বিস্তারিত তথ্য

Product: Chip Fabrication materials: LiNbO₃,LiTaO₃,Crystal Quartz,Glass,Sapphire etc.
Type of service: Lithography,Etching,Coating, Bonding Lithography: EBL Proximity Lithograph oStepper Lithography
Bonding: Anodic Bonding,Eutectic Bonding,LPCVD/PECVD/ALD Coating: Electron Beam Evaporation/Magnetron Sputtering/LPCVD/PECVD/ALD
বিশেষভাবে তুলে ধরা:

সুনির্দিষ্ট পাইজো ইলেকট্রিক ওয়েফার

,

চিপ ফ্যাব্রিকেশন পাইজো ইলেকট্রিক ওয়েফার

পণ্যের বর্ণনা

চিপ ফ্যাব্রিকেশনে বিপ্লব ঘটানো হচ্ছে





উন্নত চিপ ফাউন্ড্রি পরিষেবাদির অগ্রণী হিসাবে, আমরা আপনার নকশা ধারণাগুলিকে উচ্চ-কার্যকারিতা অর্ধপরিবাহী এবং এমইএমএস ডিভাইসে রূপান্তর করে উদ্ভাবনকে শক্তিশালী করি।আধুনিক সরঞ্জাম এবং অভিজ্ঞ বিশেষজ্ঞদের একটি দল, আমরা আপনার অনন্য প্রয়োজনীয়তা অনুসারে শেষ থেকে শেষ সমাধান অফার। শুধু আপনার নকশা স্কিম এবং স্পেসিফিকেশন প্রদান,এবং আমরা বাকিটা নিয়ে কাজ করি। আমরা অত্যন্ত প্রয়োজনীয় মান পূরণের জন্য সুনির্দিষ্ট ইঞ্জিনিয়ারিং ওফার এবং উপাদান সরবরাহ করি।.



আমাদের বিস্তৃত পোর্টফোলিওতে ওয়েফার উপকরণ অন্তর্ভুক্তলিথিয়াম নিওবেট (LiNbO)),লিথিয়াম ট্যান্টাল্যাট (লিটাও)),একক স্ফটিক কোয়ার্টজ,সিলিকাস কাচ,বোরোসিলিক্যাট গ্লাস (BF33),সোডা-লাইম গ্লাস,সিলিকন ওয়েফার, এবংরৌপ্য, যা আমাদের বিভিন্ন শিল্পে বিস্তৃত অ্যাপ্লিকেশন সমর্থন করতে সক্ষম করে।



অত্যাধুনিক প্রক্রিয়াকরণ প্রযুক্তি

  • লিথোগ্রাফি:
    • ইলেকট্রন বিম লিথোগ্রাফি (ইবিএল): অতি-উচ্চ রেজোলিউশনের প্যাটার্নিংয়ের জন্য আদর্শ, উন্নত ফোটনিক এবং কোয়ান্টাম ডিভাইসের জন্য ন্যানোস্কেল বৈশিষ্ট্যগুলি সক্ষম করে।
    • সান্নিধ্য লিথোগ্রাফি: মাইক্রোফ্লুইডিক চিপ এবং এমইএমএস সেন্সরগুলির জন্য ব্যয়বহুল সমাধান।
    • স্টেপার লিথোগ্রাফি: বড় আকারের ওয়েফারের জন্য উচ্চ-প্রবাহিত, উচ্চ-নির্ভুলতা প্যাটার্নিং, ইন্টিগ্রেটেড সার্কিট (আইসি) এবং অপটিক্যাল উপাদানগুলির জন্য নিখুঁত।
  • ইটিং:
    • আইওন বিম ইটচিং (আইবিই): উচ্চ নির্ভুলতা অপটিক্যাল এবং শাব্দ তরঙ্গ ডিভাইসের জন্য মসৃণ, anisotropic খোদাই প্রদান করে।
    • গভীর প্রতিক্রিয়াশীল আইওন ইটচিং (ডিআরআইই): এমইএমএস অ্যাক্সিলরোমিটার, জাইরোস্কোপ এবং ইনার্শিয়াল সেন্সরগুলির জন্য উচ্চ-অপারেন্ট অনুপাতের কাঠামো সক্ষম করে।
    • রিঅ্যাকটিভ আইওন ইটিং (আরআইই): পাতলা ফিল্ম ট্রানজিস্টর (টিএফটি) এবং মাইক্রোফ্লুইডিক চ্যানেলগুলির জন্য বহুমুখী ইটিং।
  • লেপ:
    • ইলেকট্রন রশ্মি বাষ্পীভবন: অপটোইলেকট্রনিক ডিভাইস এবং সুপারকন্ডাক্টিং সার্কিটগুলির জন্য উচ্চ বিশুদ্ধতার পাতলা ফিল্ম জমা দেয়।
    • ম্যাগনেট্রন স্পট্রিং: আরএফ ফিল্টার, এসএও ডিভাইস এবং সুরক্ষা স্তরগুলির জন্য অভিন্ন লেপ উত্পাদন করে।
    • LPCVD/PECVD/ALD: ডিলেক্ট্রিক স্তর, প্যাসিভেশন এবং ন্যানোস্ট্রাকচারড লেপগুলির জন্য উন্নত জমা দেওয়ার কৌশল।
  • বন্ধন:
    • অ্যানোডিক বন্ডিং: এমইএমএস চাপ সেন্সর এবং মাইক্রোফ্লুইডিক ডিভাইসের জন্য হিমবাহবিহীন সিল তৈরি করে।
    • ইউটেক্টিক বন্ডিং: পাওয়ার ইলেকট্রনিক্স এবং এলইডি প্যাকেজিংয়ের জন্য শক্তিশালী, কম প্রতিরোধের আন্তঃসংযোগ নিশ্চিত করে।
    • আঠালো/ডায়ার বন্ডিং: হাইব্রিড ইন্টিগ্রেশন এবং আইসি প্যাকেজিংয়ের জন্য নমনীয় সমাধান সরবরাহ করে।
  • পাতলা করা, কাটা এবং ড্রিলিং:
    • সুনির্দিষ্ট পিচিং এবং পাতলা করা: নমনীয় ইলেকট্রনিক্স এবং উন্নত প্যাকেজিংয়ের জন্য অতি পাতলা ওয়েফার অর্জন করে।
    • টুকরো টুকরো করা: আইসি এবং এমইএমএস ডিভাইসের জন্য মেইডের পরিষ্কার, সুনির্দিষ্ট বিচ্ছেদ সক্ষম করে।
    • লেজার ড্রিলিং: 3 ডি ইন্টিগ্রেশন এবং আন্তঃসংযোগের জন্য মাইক্রো-ভায়াস এবং থ্রু-সিলিকন ভায়াস (টিএসভি) তৈরি করে।

সাফল্যের গল্প: ধারণাগুলোকে বাস্তবে রূপান্তরিত করা

আমাদের প্রমাণিত দক্ষতা একাধিক শিল্পে যুগান্তকারী উদ্ভাবনকে সক্ষম করেছে:

  • সারফেস অ্যাকোস্টিক ওয়েভ (SAW) ডিভাইস: ৫জি যোগাযোগ এবং আইওটি অ্যাপ্লিকেশনের জন্য উচ্চ-কার্যকারিতাযুক্ত এসএও ফিল্টার এবং সেন্সর তৈরি করা হয়েছে।
  • লিথিয়াম নিওবেট রিং ট্রান্সডুসার: কোয়ান্টাম কম্পিউটিং এবং ফোটনিক সার্কিটের জন্য অতি সংবেদনশীল ট্রান্সডুসার সরবরাহ করা হয়েছে।
  • মাইক্রোফ্লুইডিক চিপ: বায়োমেডিক্যাল ডায়াগনস্টিক এবং ওষুধ আবিষ্কারের জন্য ল্যাব-অন-এ-চিপ সমাধান সক্ষম করা হয়েছে।
  • এমইএমএস অ্যাক্সিলেরোমিটার এবং গিরোস্কোপ: অটোমোবাইল এবং এয়ারস্পেস সিস্টেমের জন্য উচ্চ-নির্ভুলতা ইনার্শিয়াল সেন্সর উত্পাদিত।
  • অপটিক্যাল ওয়েভগাইড: ইন্টিগ্রেটেড ফোটনিক্স এবং LiDAR সিস্টেমের জন্য নির্মিত কম ক্ষতির তরঙ্গদর্শক।

কেন আমাদের বেছে নিন?

  • শেষ থেকে শেষ সমাধান: নকশা পরামর্শ থেকে চূড়ান্ত প্যাকেজিং পর্যন্ত, আমরা আপনার প্রকল্পগুলির জন্য নিরবচ্ছিন্ন সহায়তা প্রদান করি।
  • বস্তুগত বহুমুখিতা: বিভিন্ন অ্যাপ্লিকেশনের জন্য বিস্তৃত ওয়েফার উপকরণগুলির অ্যাক্সেস।
  • উন্নত প্রযুক্তি: উচ্চতর পারফরম্যান্স প্রদানের জন্য সর্বশেষতম উত্পাদন কৌশল ব্যবহার করে।
  • প্রমাণিত দক্ষতা: টেলিযোগাযোগ থেকে স্বাস্থ্যসেবা পর্যন্ত বিভিন্ন শিল্পে সফল প্রকল্পের একটি ট্র্যাক রেকর্ড।

আমাদের সাথে অংশীদার হয়ে আপনার ডিজাইনের পূর্ণ সম্ভাবনা উন্মোচন করুন। আপনি পরবর্তী প্রজন্মের এমইএমএস ডিভাইস, ফোটনিক সার্কিট, বা মাইক্রোফ্লুইডিক সিস্টেম তৈরি করছেন কিনা,আমরা উদ্ভাবনে আপনার বিশ্বস্ত অংশীদারআসুন আমরা সবাই মিলে প্রযুক্তির ভবিষ্যৎকে নতুন করে সংজ্ঞায়িত করি।
