MEMS এবং SAW ডিভাইসের জন্য স্টেট অফ দ্য আর্ট পিজো ইলেকট্রিক ওয়েফার ফ্যাব্রিকেশন ফলাফলের জন্য উন্নত প্রসেসিং ক্ষমতা

MEMS এবং SAW ডিভাইসগুলির জন্য অত্যাধুনিক পাইজো ইলেকট্রিক ওয়েফার ফ্যাব্রিকেশন ফলাফলের জন্য উন্নত প্রসেসিং ক্ষমতা

আমরা ব্যাপক চিপ ফাউন্ড্রি সেবা প্রদান বিশেষজ্ঞ, উচ্চ মানের ওয়েফার প্রক্রিয়াকরণ এবং উত্পাদন প্রয়োজন যারা ক্লায়েন্টদের catering.,আমরা আপনার চাহিদা পূরণের জন্য কাস্টমাইজড সমাধান প্রদান।লিথিয়াম নিওবেট (LiNbO)₃),লিথিয়াম ট্যান্টাল্যাট (লিটাও)₃),একক স্ফটিক কোয়ার্টজ,সিলিকাস কাচ,বোরোসিলিক্যাট গ্লাস (BF33),সোডা-লাইম গ্লাস,সিলিকন ওয়েফার, এবংরৌপ্য, বিভিন্ন অ্যাপ্লিকেশনের জন্য বহুমুখিতা নিশ্চিত করে।

উন্নত ওয়েফার উপকরণ পোর্টফোলিও
আমাদের দক্ষতা শিল্প মান এবং বহিরাগত substrates জুড়ে spans:

• লিথিয়াম নিওবেট (LiNbO3, 4 "-6" ওয়েফার)
• লিথিয়াম ট্যান্টাল্যাট (LiTaO3, Z-cut/Y-cut)
• একক ক্রিস্টাল কোয়ার্টজ (এটি-কাটা/এসসি-কাটা)
• ফিউজড সিলিকা (কর্নিং ৭৯৮০ এর সমতুল্য)
• বোরোসিলিকেট গ্লাস (BF33/Schott Borofloat®)
• সিলিকন (100/111 ওরিয়েন্টেশন, সর্বোচ্চ 200 মিমি)
• সাফায়ার (সি-প্লেন/আর-প্লেন, ২ "৮")

কোর ফ্যাব্রিকেশন টেকনোলজিস

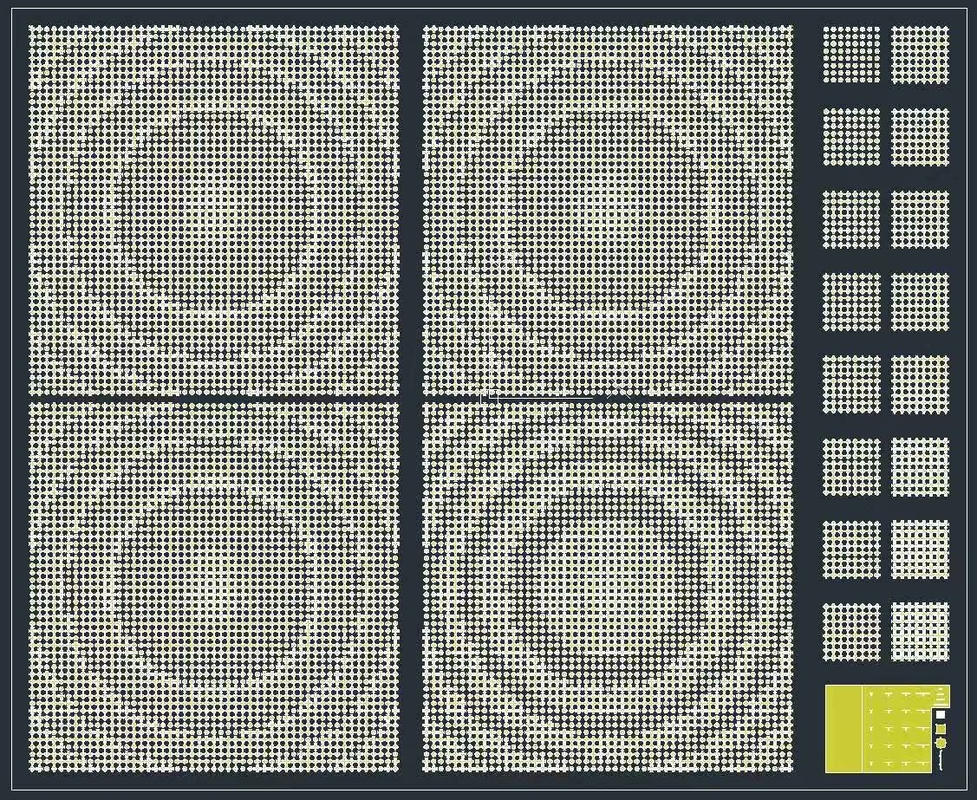

1. লিথোগ্রাফি

   • ইলেকট্রন বিম লিথোগ্রাফি (EBL, 10nm রেজোলিউশন)
   • স্টেপার লিথোগ্রাফি (আই-লাইন, 365nm)
   • Proximity Mask Aligner (প্রক্সিমিটি মাস্ক অ্যালাইনার) (5μm অ্যালাইনিং সঠিকতা)

2. খোদাই করা

   • ICP-RIE (SiO2/Si etch rate 500nm/min)
   • DRIE (অপেক্ট রেসিও ৩০ঃ1বশ প্রক্রিয়া)
   • আইওন বিম ইটিং (কোণীয় অভিন্নতা <±2°)

3. পাতলা ফিল্ম ডিপোজিশন

   • ALD (Al2O3/HfO2, <1nm অভিন্নতা)
   • PECVD (SiNx/SiO2, চাপ নিয়ন্ত্রিত)
   • ম্যাগনেট্রন স্পট্রিং (আউ/পিটি/টিআই, ৫এনএম ০১ মাইক্রোমিটার)

4. ওয়েফার বন্ডিং

   • অ্যানোডিক বন্ডিং (গ্লাস-টু-সি, 400°C/1kV)
   • ইউটেক্টিক বন্ডিং (আউ-সি, ৩৬৩°সি)
   • আঠালো বন্ধন (BCB/SU-8, <5μm warpage)

প্রক্রিয়া অবকাঠামো সমর্থন

• প্রিসিশন গ্রিলিং (টিটিভি < ২ মাইক্রোমিটার)
• সিএমপি পলিশিং (রা <০.৫ এনএম)
• লেজার সিঙ্কিং (50μm কার্ফ প্রস্থ)
• থ্রিডি মেট্রোলজি (হোয়াইট-লাইট ইন্টারফেরোমেট্রি)
